Allen Bradley 1746-FIO4V SLC 500 아날로그 조합 모듈 새롭고 원본 고품질

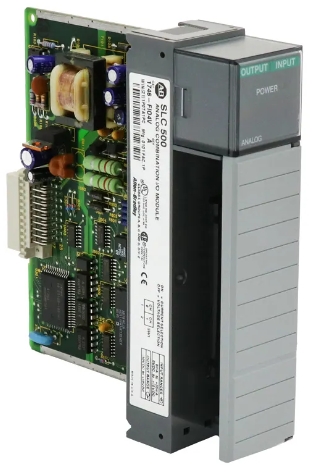

앨런 브래들리 1746-FIO4V SLC 500 아날로그 조합 모듈

1746-FIO4V SLC 500 고속 아날로그 조합 모듈은 4개의 채널을 제공합니다. 특히, 채널별로 선택 가능한 2개의 고속 아날로그 차동 전압 또는 전류 입력 채널과 함께 그룹화된 2개의 전압 출력을 제공합니다. 입력 채널은 0~20mA의 입력 범위, 최대 절대 입력 전압 +/- 7.5V DC 또는 7.5V AC RMS, 최대 절대 입력 전류 0~30mA를 지원합니다. 이 모듈의 출력 채널은 -10~+10VDC -1 LSB를 제공합니다. 1746-FIO4V는 500V DC의 백플레인 절연에 대한 현장 배선도 제공합니다.

이 모듈은 16비트 2의 보수 이진 통신을 사용합니다. 백플레인 전류 정격은 5V에서 55mA, 24V에서 150mA이며, 1746-FIO4V의 스텝 응답 시간은 95%에서 입력 시 100밀리초, 출력 시 2.5밀리초이고, 업데이트 시간은 512밀리초입니다. 분해능은 입력 시 12비트, 출력 시 14비트이며, 대역폭은 7kHz입니다.

이 모듈에는 LED 상태 표시등이 있습니다. 1746-FIO4V는 섀시 마운트를 사용하며 개방형 케이스에 내장되어 있으며, 1746-FIO4V 모듈은 14 AWG 연결 케이블과 호환됩니다. 비응축 상대 습도는 5~95%입니다.

Allen-Bradley 1746-FIO4V는 2개의 전류 입력 채널과 2개의 전압 출력 채널을 갖춘 고속 아날로그 조합 모듈입니다. 이 모듈은 Rockwell Automation의 SLC 500 컨트롤러 플랫폼에만 사용됩니다.

모듈의 입력 전류 범위는 공칭 0~20mA, 최대 0~30mA입니다. 각 채널은 0~20mA 또는 4~20mA의 전기 표준 신호를 설정할 수 있습니다. 전압 입력으로 설정할 경우, 입력 전압 범위는 0~10VDC이며, 0~5VDC, 1~5VDC, 0~10VDC의 표준 신호를 설정할 수 있습니다. 이 아날로그 입력은 개방 루프, 폐쇄 루프 또는 모니터링 루프 등 프로세스의 프로세스 변수(PV)를 나타냅니다. 일반적으로 수신된 아날로그 신호는 스케일링(Scaling)이라고 하는 엔지니어링 단위로 변환되도록 조정됩니다.

모듈의 아날로그 출력 범위는 -10~+10VDC입니다. 또한 0~5VDC, 1~5VDC, 0~10VDC, -10~10VDC의 표준 전압 출력을 제공하도록 구성할 수 있습니다. 아날로그 출력은 내부 연산, 스케일링 로직 또는 PID(비례-적분-미분) 제어 출력에서 발생할 수 있습니다. 이 출력은 밸브, 가변 주파수 드라이브(VFD), 포지셔너, 컨버터 및 트랜스듀서의 변조 제어를 구현하는 데 사용될 수 있으며, 표시기, 데이터 로거 및 기록계와의 인터페이스로도 사용할 수 있습니다.

이 모듈을 섀시에 설치할 때는 주변 온도 및 전기 노이즈의 영향을 고려하십시오. 가능한 한 AC 전압이나 고전압 DC 전압, 랙 전원 공급 장치 또는 주변 온도가 높은 IO 랙에서 멀리 설치하십시오.

기술 사양 1746-FIO4V

부품 번호/카탈로그 번호 : 1746-FIO4V

시리즈 : 에스엘씨 500

입력 : 2

모듈 유형 : 아날로그 조합 모듈

출력 : 2

입력 수 : 두(2)

백플레인 전류(5볼트) : 55 밀리암페어

입력 신호 유형 : 전압 / 전류

백플레인 전류(24볼트) : 150 밀리암페어

입력 신호 범위 : 0~20mA(공칭); 0~30mA(최대)

비 : 7킬로헤르츠

출력 신호 유형 : 전압

출력 신호 범위 : –10 … 10V – 1 LSB(정상)

업데이트 시간 : 512마이크로초

백플레인 전류 : (5볼트) 55밀리암페어; (24볼트) 150밀리암페어

단계적 응답 : 100밀리초 입력, 2.5밀리초 출력

해결 : 12비트 입력, 14비트 출력
