Allen Bradley 1746-NIO4I SLC 500 아날로그 조합 모듈 새롭고 원본 고품질

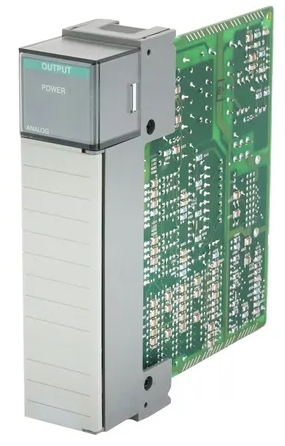

앨런 브래들리 1746-NIO4I SLC 500 아날로그 조합 모듈

1746-NIO4I는 Allen-Bradley의 SLC 500 4채널 아날로그 I/O 모듈입니다. 이 모듈은 단일 슬롯 모듈에 두(2) 개의 입력과 두(2) 개의 출력 포인트를 제공하는 복합 모듈입니다. 2개의 차동 전압 또는 전류 입력 포인트와 2개의 전류 출력을 가지며, 전체 백플레인 전류 소모량은 5V에서 55mA, 24V에서 14.5mA입니다. 각 포인트의 공통 모드 전압은 -20~20V이며, 공통 모듈 제거 신호는 60Hz에서 105dB, 일반 모드 제거 신호는 60Hz에서 55dB입니다. 1746-NIO4I는 16비트 컨버터 분해능, ±1 LSB, 0.01%의 반복성과 비선형성을 제공하는 시그마-델타 ADC 컨버터를 사용합니다. 정상 입력 전류 범위는 -20mA ~ +20mA이며, 전류 임피던스는 250Ω, LSB당 1.22A의 분해능을 제공합니다. 1746-NIO4I는 0~60°C에서 전체 정확도가 ±0.642%이고, 드리프트 정확도는 ±79ppm/5°C이며, 최대 이득 및 드리프트 오차는 ±0.556%, ±67ppm/°C입니다. 1746-NIO4I는 -10~10V DC의 전압 입력 정격과 최하위 비트(LSB)당 305μV 분해능에서 760KΩ의 전압 임피던스를 제공합니다. 또한 ±0.504%의 정확도와 ±63ppm/섭씨 온도 및 ±57ppm/섭씨 온도의 드리프트 정확도 및 오차를 제공합니다. 1746-NIO4I는 220V AC(RMS) 또는 220V DC(연속)에서 과전압을 제공합니다. 전류 출력은 0~500mA의 부하 범위를 가지며, 정상 범위는 0~20mA이고, LSB 신호 분해능에서 5%의 과전압 범위를 제공합니다. 1746-NIO4I는 또한 ±0.541%의 전체 정확도를 가지며, 드리프트 정확도는 ±70ppm/℃, 이득 및 오프셋 오차는 ±0.516%, 그리고 ±12LSB입니다. 전체 모듈은 배선-백플레인 절연의 필드 간 500V 테스트 절연을 갖추고 있으며, 모든 채널의 총 업데이트 시간은 512마이크로초입니다. 1746-NIO4I의 작동 온도 범위는 섭씨 0도에서 60도 사이이며, 상대 습도는 5%에서 95%입니다.

1746-NIO4I는 두(2) 개의 전압 또는 전류 차동 비절연 입력 채널과 두(2) 개의 전압 출력 채널을 갖춘 아날로그 조합 모듈입니다. 이 모듈은 입력 및 출력 기능을 결합한 단일 슬롯 모듈입니다.

이 조합 모듈은 SLC 500 고정형 또는 모듈형 하드웨어와 호환됩니다. 컨트롤러가 장착된 슬롯 0을 제외한 메인 섀시의 모든 슬롯에 이 모듈을 설치하십시오. 확장 모듈이나 원격 I/O 스테이션에도 설치할 수 있습니다. 원격 I/O 스테이션에서 사용하는 경우, 슬롯 0에는 이 모듈을 설치할 수 없습니다. 해당 슬롯은 원격 I/O(RIO), 데이터 하이웨이 플러스(DH+), 이더넷 통신 어댑터와 같은 통신 어댑터용으로 예약되어 있습니다.

이 모듈은 패널 공간을 절약하고 모든 SLC 500 랙의 사용 가능한 슬롯을 극대화하는 데 도움이 됩니다. 특히 모듈형 하드웨어의 경우, 적절한 IO 분할을 위해 이 모듈을 전략적으로 설치할 수 있습니다.

모듈의 전류 입력 범위는 -20~+20mA이며, 최대 허용 정격은 -30~+30mA입니다. 전압 입력의 경우, 허용 입력 범위는 -10~+10V DC - 1 LSB입니다. 전류 입력은 -16,384~+16,384 원시 데이터로 변환되고, 전압 신호는 -32,768~+32,767 원시 데이터로 변환됩니다. 입력 부분의 컨버터 분해능은 16비트이며, 반복성은 +/- 1 LSB입니다. 출력 부분의 컨버터 분해능은 14비트이며, 비선형성은 0.05%입니다.

기술 사양 1746-NIO4I

부품 번호/카탈로그 번호 : 1746-NIO4I

시리즈 : 에스엘씨 500

모듈 유형 : 아날로그 조합 모듈

입력 : 2

입력 신호 범위 : -20 ~ +20 mA; -10 ~ +10V dc

백플레인 전류(24볼트) : 145밀리암페어

출력 전압 범위: -10 ~ +10V dc - 1 LSB

백플레인 전류(5볼트) : (5볼트)55mA; (24볼트) 145mA

대역폭 : 10헤르츠

업데이트 시간 : 512마이크로초

해결 : 16비트 입력, 14비트 출력

단계적 응답 : 60밀리초 입력, 2.5밀리초 출력

테스트된 전압 절연 : 500볼트
