1746-NO4V

Allen Bradley 1746-NO4V SLC 500 아날로그 출력 모듈 새롭고 원본 고품질

Allen Bradley 1746-NO4V SLC 500 아날로그 출력 모듈

  • 항목 번호.:

    1746-NO4V
  • 지불:

    T/T
  • 시장 가격:

    $66
  • 가격:

    $99
  • 제품 원산지:

    USA
  • 색깔:

    New sealed
  • 리드 타임:

    In stock/1-3days

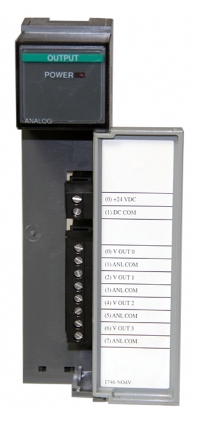

앨런 브래들리 1746-NO4V SLC 500 아날로그 출력 모듈

Allen-Bradley 1746-NO4V는 4점, 비절연 SLC 500 표준 아날로그 전압 출력 모듈입니다. 출력 범위는 -10~10V, -1LSB DC이며, 백플레인 전류 정격은 5V에서 55mA, 24V에서 145mA입니다. 외부 24VDC 전원 공급 장치는 SW1 외부를 활성화하여 이 모듈과 함께 사용할 수 있습니다. 백플레인 전원이 충분한 경우, 외부 전원 대신 백플레인 전원을 이 모듈의 전원으로 사용할 수 있습니다. 1746-NO4V는 백플레인 절연에 대한 현장 배선이 500V DC이며, 최대 부하 리액턴스는 1µF, 최대 부하 전류는 10mA입니다. 이 모듈은 공장에서 교정된 모듈이며 16비트 2의 보수 이진 통신 형식을 사용합니다. 1746-NO4V는 개방형 인클로저에 들어 있으며 1746 섀시에 장착됩니다. 또한 LED 상태 표시기와 탈착식 단자대(RTB)가 장착되어 있습니다. 이 모듈에 권장되는 전선 크기는 최대 #14 AWG입니다. 병렬로 연결된 모든 채널의 업데이트 시간은 512µs이며, 95%에서 단계 응답 시간은 2.5ms입니다. 1746-NO4V의 작동 온도 범위는 화씨 32~140도, 비작동 온도 범위는 화씨 -40~185도이며, 작동 및 보관 시 비응축 상대 습도는 5~95%입니다. 1746-NO4V의 최대 전체 정확도 드리프트는 섭씨 전체 범위당 +/- 54ppm입니다.

1746-NO4V 모듈은 SLC 500 제품 플랫폼에 속하는 PLC(프로그래밍 가능 논리 컨트롤러) 아날로그 출력 모듈입니다. 이 모듈의 출력 채널은 -10VDC에서 +10VDC까지의 전압 신호를 생성합니다.

이 모듈을 섀시에 설치할 때, 모듈의 이상적인 슬롯 또는 섀시 할당을 결정하기 위해 특정 지침을 사용할 수 있습니다. 주변 온도 및 전기적 잡음과 같은 두 가지 일반적인 요소가 고려됩니다. 전기적 잡음의 경우, 모듈을 AC 또는 고전압 DC에서 멀리 설치하도록 권장합니다. 또한, 이 모듈을 시스템 전원 공급 장치에서 멀리 설치하는 것이 가장 좋습니다. 주변 온도를 고려할 때, 인클로저 바닥에 가장 가까운 섀시에 설치하는 것이 좋습니다.

이 모듈은 전원 공급 시 분리를 지원하지 않습니다. 전원이 공급되는 동안에는 이 모듈을 절대 분리하지 마십시오. 전기 아크가 발생하여 전자 회로가 손상될 수 있습니다. 이 모듈은 전면 패널에 분리형 단자대(RTB)를 설치하여 설치할 수도 있습니다. 14 AWG 전선을 사용하고 동일한 단자에 연결된 전선은 최대 2개로 제한합니다. 이는 문제 해결을 위한 공간을 확보하고 모듈 덮개를 닫을 수 있도록 하기 위함입니다. 아날로그 출력은 PID 컨트롤러 출력, 수학 연산 결과 또는 HMI(Human Machine Interface) 또는 SCADA(Supervisory Control and Data Acquisition)에서 입력한 수동 값에 할당될 수 있습니다. 이는 제어 명령 소스입니다. 또한 다른 장치의 모니터링, 기록 및 변환 애플리케이션을 구현하기 위한 참조 신호를 재전송하는 데 사용될 수도 있습니다. 부하 공유 기능과 같은 제어 조정이 필요한 독립형 컨트롤러의 경우, 아날로그 출력을 사용하여 관련된 모든 컨트롤러 및 장치의 참조 신호를 전송할 수 있습니다.

기술 사양 1746-NO4V

부품 번호/카탈로그 번호 : 1746-NO4V

시리즈 : 에스엘씨 500

모듈 유형 : 아날로그 출력 모듈

백플레인 전류(5볼트) : 55 밀리암페어

출력 : 4개(4)

백플레인 전류(24볼트): 145밀리암페어

출력 전압 : -10 ~ +10VDC

전체 규모 출력 : 10VDC

변환 방법 : R-2R 사다리

전압 출력 코딩 : -32,768에서 +32,764까지

업데이트 시간 : 512마이크로초

백플레인 전류 : (5볼트) 55밀리암페어; (24볼트 DC) 145밀리암페어

해결 : 14비트

단계적 응답 : 2.5밀리초

지표 : LED

주변 작동 온도 : 섭씨 0~60도

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
