산업 자동화 제어 시스템에서 디지털 출력 모듈은 컨트롤러와 구동 장치를 연결하는 중요한 연결고리 역할을 합니다. 고성능, 신뢰성, 그리고 유연한 구성 기능으로 유명한 ABB의 DO820 디지털 출력 모듈은 분산 제어 시스템(DCS), 프로그래머블 로직 컨트롤러(PLC) 및 기타 애플리케이션에 널리 사용됩니다.

1. 기술적 매개변수: 산업적 요구에 맞춰진 정밀성

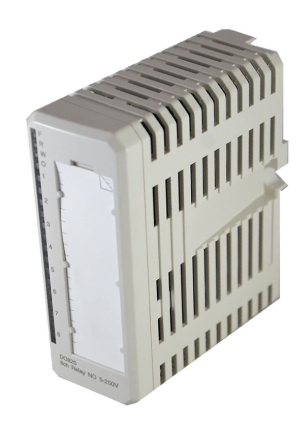

ABB DO820 모듈(모델: 3BSE008514R1)의 핵심 사양은 다음과 같습니다.

• 출력 유형: 릴레이와 트랜지스터 모드를 모두 지원하므로 사용자가 부하 유형(저항성, 유도성 또는 용량성)에 따라 선택할 수 있습니다.
• 출력 용량:

1. 릴레이 출력: 최대 부하 전류 2A, 내전압 ≥250V, 고전압, 고전류 애플리케이션에 적합합니다.
2. 트랜지스터 출력: 응답 시간 ≤1ms, 고속 펄스 제어나 정밀 위치 지정 시스템에 이상적입니다.
3. 전기적 절연: 신호 간섭을 방지하고 시스템 안정성을 높이기 위해 채널 간 독립적인 절연을 제공합니다.
4. 보호 등급: 혹독한 산업 환경을 위한 높은 방진 및 방수 설계.
5. 통신 프로토콜: Modbus TCP/IP 및 Profinet과 같은 주요 산업용 프로토콜을 지원하여 ABB AC800M 시리즈 컨트롤러와 원활하게 통합할 수 있습니다.

• 물리적 매개변수:

1. 치수: 102mm(길이) × 119mm(높이) × 45mm(폭)
2. 무게 : 약 300g (간편한 설치를 위한 가벼운 디자인)
3. 작동 온도: -20°C ~ +50°C; 보관 온도: -40°C ~ +70°C

2. 주요 특징: 안정성과 유연성의 완벽한 조화

고신뢰성 설계

• 이 모듈은 고품질 소재와 공정을 사용하여 제작되었으며, 개방 회로 감지 및 과부하 보호 기능이 내장되어 있습니다. LED 표시등이나 통신 인터페이스를 통해 고장을 신속하게 식별하여 가동 중단 시간을 최소화할 수 있습니다.
• 릴레이 출력에는 내전압 ≥250V의 케이블이 필요하고, 트랜지스터 출력에는 24V DC 전원 공급 장치가 필요합니다. 장기적인 안정적인 작동을 위해 접지 저항은 ≤4Ω이어야 합니다.

유연한 출력 구성

• 사용자는 ABB RobotStudio 또는 전용 도구를 사용하여 다양한 산업 환경에 맞춰 출력 매개변수를 구성할 수 있습니다. 예를 들어 공정 제어에서 밸브, 펌프 또는 기타 액추에이터를 제어하거나 기계 제조에서 모터 및 실린더를 구동하는 것이 가능합니다.

모듈성 및 호환성

• 모듈식 설계로 설치와 유지관리가 간소화되고, 다른 ABB 모듈과 통합하여 시스템 복잡성을 줄일 수 있습니다.
• ABB AC800M 시리즈 컨트롤러와의 완벽한 통합으로 시스템 아키텍처가 간소화됩니다.

3. 일반적인 응용 분야: 산업 전반의 자동화 요구 사항 충족

프로세스 제어

화학, 수처리 및 이와 유사한 공정에서 DO820 모듈은 밸브 위치, 펌프 시동/정지 및 기타 자동 조정을 정밀하게 제어합니다. 예를 들어, 릴레이 출력을 통해 고출력 밸브를 관리하거나 트랜지스터 출력을 통해 고주파 펄스 제어를 수행할 수 있습니다.

기계 제조

자동 조립 라인이나 CNC 기계에서 이 모듈은 논리적 제어를 위해 모터, 실린더 및 기타 장치를 구동합니다. 예를 들어, 고속 트랜지스터 출력을 통해 자동차 부품 생산 라인에서 정밀한 위치 결정을 가능하게 합니다.

에너지 관리

전력 시스템에서 이 모듈은 발전기, 회로 차단기 및 기타 장비를 제어하여 분산 감시 및 보호를 수행합니다. 예를 들어, 개방 회로 감지를 통해 실시간으로 회선 상태를 모니터링하여 장비 손상을 방지합니다.

스마트 빌딩

빌딩 자동화 시스템(BAS)에 통합된 이 모듈은 조명, HVAC 및 기타 장비를 제어하여 에너지 소비를 최적화합니다. 예를 들어, 릴레이 출력을 통해 고출력 조명을 관리하거나 통신 인터페이스를 통해 원격 모니터링을 지원합니다.

4. 유지관리 및 주의사항: 모듈 수명 연장

• 환경적 요구 사항: 진동, 습도가 강하거나 부식성 가스가 있는 환경을 피하고, 적절한 환기를 확보하세요.
• 부하 제한: 릴레이 출력 부하는 정격 전류(2A)를 초과해서는 안 됩니다. 유도성 부하에는 병렬 프리휠링 다이오드가 필요합니다.
• 펌웨어 업데이트: ABB 공식 도구를 사용하여 펌웨어를 업데이트하고 업그레이드하기 전에 구성 파일을 백업하세요.
• 문제 해결: 모듈이 응답하지 않는 경우 전원 공급 전압과 통신선을 확인하세요. 출력이 비정상적이면 멀티미터로 채널 상태를 테스트하세요.

제품 웹사이트:

https://www.3splc.com/DO820_c0_ss

ABB DO820 디지털 출력 모듈은 높은 신뢰성, 유연한 구성, 그리고 폭넓은 호환성을 제공하여 산업 자동화의 초석을 다집니다. 화학 공정 제어, 기계 제조, 에너지 관리 등 어떤 분야에서든 DO820은 안정적이고 효율적인 솔루션을 제공합니다. 효율적이고 안전한 생산을 추구하는 산업 기업에게 이 모듈은 시스템 성능 향상을 위한 최고의 선택입니다.
