Allen Bradley 1794-IE4XOE2/B Flex I/O 모듈: 산업 자동화 분야의 아날로그 신호 처리 전문가 2025/ 07/ 07

Allen Bradley 1794-IE4XOE2/B Flex I/O 모듈: 산업 자동화 분야의 아날로그 신호 처리 전문가

산업 자동화 분야에서 아날로그 신호의 정밀한 수집 및 제어는 효율적인 생산 달성의 핵심입니다. Allen Bradley(Rockwell Automation)에서 출시한 1794-IE4XOE2/B Flex I/O 조합 아날로그 입출력 모듈은 높은 정밀도, 유연한 구성, 그리고 분산 아키텍처 설계를 통해 프로세스 제어, 데이터 수집 및 기계 장비 제어 시나리오의 핵심 구성 요소로 자리매김했습니다.

1. 모듈 개요: 아날로그 신호 처리를 위한 스위스 군용 칼

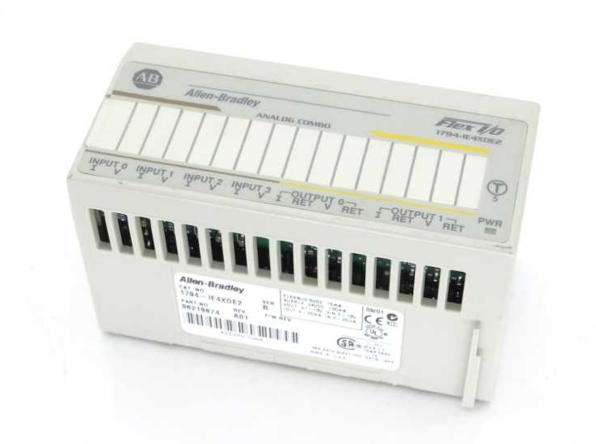

1794-IE4XOE2/B는 분산 제어 시스템용으로 특별히 설계된 Flex I/O 시리즈입니다. 4개의 아날로그 입력과 2개의 아날로그 출력 채널을 통합하여 전류(0-20mA/4-20mA) 및 전압(±10VDC/0-10VDC) 신호를 지원하고, 센서 및 액추에이터와 같은 현장 장치에 유연하게 적용할 수 있다는 것이 핵심 장점입니다. 이 모듈은 소형 DIN 레일 설치 방식을 채택하고 핫 플러깅을 지원하며, 시스템 확장 및 유지 관리가 용이합니다.

2. 기술적 매개변수에 대한 자세한 설명: 정확도와 속도의 균형

1. 아날로그 입력 채널

신호 범위:

전류: 0-20mA/4-20mA(설정 가능)

전압: ± 10VDC/0-10VDC(구성 가능)

해결:

단극 입력: 12비트(정확도 전체 범위의 ± 0.025%)

양극성 입력: 11비트+부호 비트(정확도 전체 범위의 ± 0.05%)

변환 속도: 256μs/채널(연속 근사 ADC)

응답 시간:

전압 단계: 9.4ms(정상 상태 값의 63%에 도달)

현재 단계: 18.2ms(정상 상태 값의 63%에 도달)

입력 임피던스:

전압 모드: 100kΩ

전류 모드: 238Ω

공통 모드 제거율:

전압 단자: 3Hz에서 -17dB, 10Hz에서 -50dB

전류 단자: 3Hz에서 -9dB, 15Hz에서 -3.5dB

2. 아날로그 출력 채널

신호 범위:

전류: 0-20mA/4-20mA(설정 가능)

전압: ± 10VDC

해상도: 12비트(펄스 폭 변조 DAC)

정확성:

25℃에서: 전체 범위의 ± 0.133%

-25℃에서: 전체 범위의 ± 0.425%

하중 용량:

전압 출력: 최대 3mA 구동 능력

전류 출력: 0Ω ~ 1kΩ의 부하를 지원합니다.

3. 전기 및 환경 사양

공급 전압: 24VDC(19.2-31.2VDC 범위)

전력 소비: 70mA@24VDC(일반), 최대 4W@31.2VDC

작동 온도: -20℃ ~ 70℃ (XT 버전은 -40℃ ~ 85℃까지 확장)

보관온도 : -40℃ ~ 85℃

보호 등급: IP20(모듈 본체), 단자대 보호 업그레이드 지원

기계적 치수: 1.8 x 3.7 x 2.1인치(폭 x 깊이 x 높이)

3. 핵심 기능 및 적용 시나리오

1. 분산 제어 아키텍처

Flex I/O 시스템의 일부인 1794-IE4XOE2/B는 EtherNet/IP, ControlNet 또는 DeviceNet 네트워크를 통해 컨트롤러(예: ControlLogix)와 통신하여 원격 I/O 사이트를 유연하게 구축할 수 있습니다. 데이지 체인 전원 연결을 지원하고 단일 어댑터로 최대 8개의 모듈까지 확장할 수 있어 대규모 생산 라인이나 지역 간 제어에 적합합니다.

2. 프로세스 제어 및 모니터링

화학 산업: 반응 용기에서 온도 및 압력 센서 신호를 수집하고, 밸브 조절을 위한 제어 신호를 출력합니다.

수처리: pH 값, 유량을 모니터링하고, 투여 펌프 투여량을 조정합니다.

에너지 관리: 변압기 오일 온도와 전류를 수집하고 부하 분배를 최적화합니다.

3. 기계 장비 제어

포장 기계: 모터 속도와 장력 센서 신호를 동기화하여 코일을 정확하게 제어합니다.

사출성형기: 유압 시스템 압력을 수집하고, 밸브 개방을 제어하여 성형 사이클을 최적화합니다.

4. 기술적 장점 요약

고정밀 변환: 12비트 분해능과 저잡음 설계가 신호 수집의 정확성을 보장합니다.

폭넓은 온도 적응성: XT 버전은 야외 장비나 공조 시설이 갖춰진 공장 등 극한의 산업 환경 요구 사항을 충족합니다.

유연한 구성: 신호 유형, 범위 및 필터링 매개변수는 Studio 5000 소프트웨어를 통해 온라인으로 조정할 수 있습니다.

핫스왑 지원: 시스템 가동 중지 시간을 줄이고 유지 관리 효율성을 향상시킵니다.

5、선택 및 호환성

단자대 베이스: 1794-TB2/TB3/TB3S/TB3T/TB3TS 시리즈 베이스와 함께 사용해야 하며 스프링 또는 나사 단자를 지지해야 합니다.

네트워크 어댑터: 1794-AENT/ASB/ACNR 등의 어댑터와 호환되어 다양한 네트워크 프로토콜 연결이 가능합니다.

인증 기준: UL, cUL, CE, ATEX 인증을 받았으며, 글로벌 시장과 방폭 지역에 적용됩니다.

Allen Bradley 1794-IE4XOE2/B 모듈은 고성능, 신뢰성, 그리고 사용 편의성을 제공하여 산업 자동화 시스템의 아날로그 신호 처리에 이상적인 선택입니다. 정밀 제어가 필요한 공정 산업이든 효율적인 생산을 추구하는 이산 제조 산업이든, 이 모듈은 유연한 구성과 강력한 네트워크 통합 기능을 통해 기업이 디지털 혁신과 지능형 업그레이드를 달성할 수 있도록 지원합니다.
