제품 개요

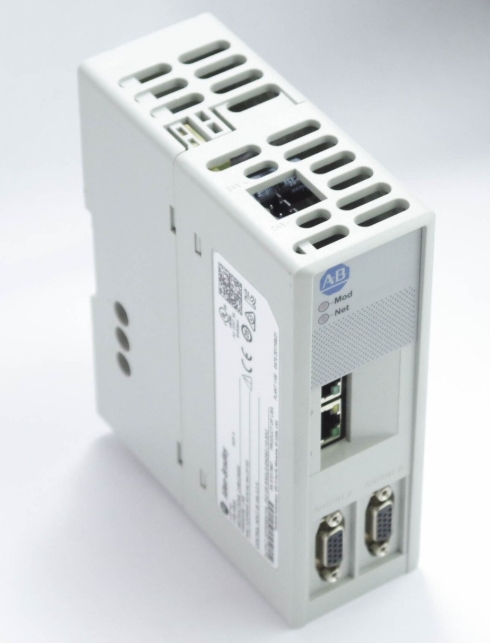

Allen Bradley 2198-ABQE 인코더 출력 시뮬레이터 모듈은 DIN 레일에 장착되는 EtherNet/IP 네트워크 기반 독립형 장치로, 선형 스캐닝 이미징 시스템의 카메라와 같은 주변 장비에 정밀한 인코더 펄스 신호를 전달하도록 설계되었습니다. Logix5000 컨트롤러 및 Kinetix 서보 드라이브와 완벽하게 통합되도록 설계된 이 모듈은 모션 제어 시스템의 물리적 축과 가상 축을 연결하여 자동화 효율성과 정확성을 향상시킵니다.

주요 특징

EtherNet/IP 네트워크 통합 : 산업 네트워크 전반에서 실시간 통신과 동기화를 지원하여 모션 축의 통합 제어가 가능합니다.

듀얼 15핀 출력 커넥터 : PO1 및 PO2 인터페이스를 통해 고해상도 인코더 펄스를 전달하며, 광범위한 이미징 및 위치 지정 시스템과 호환됩니다.

유연한 전원 공급 장치 : 사전 설치된 배선 플러그를 사용하여 24V DC로 작동하므로 간편한 설치와 안정성이 보장됩니다.

진단 LED : 네트워크 상태, 모듈 상태 및 링크 활동 표시기는 실시간 운영 피드백을 제공합니다.

컴팩트한 디자인 : 최적의 공기 흐름과 열 관리를 위해 위아래로 100mm의 여유 공간을 제공하는 공간 효율적인 DIN 레일 장착.

기술 사양

전원 입력 : 24V DC(사전 배선 커넥터 포함).

인터페이스 :

• EtherNet/IP 연결을 위한 RJ45 이더넷 포트 2개(PORT1/PORT2).
• 인코더 신호 분배를 위한 듀얼 15핀 D-sub 출력(PO1/PO2).
• 실제 크기: 150mm(길이) x 50mm(폭) x 120mm(높이).
• 환경 등급: IP20 보호, 최대 50°C의 작동 온도.
• 인증: EMC, LVD, RoHS 및 기계류 지침을 준수하여 글로벌 규정 준수를 보장합니다.

설치 및 구성

설치 : 통합 클램프를 사용하여 모듈을 DIN 레일에 고정하고, 인접한 모듈이나 테일 앵커가 측면 이동을 방지하도록 합니다.

배선 : CP 단자대에 24V DC 전원을 연결하고(토크: 0.22 N·m) 주변 장치를 PO1/PO2 출력에 연결합니다.

네트워킹 : 시스템 통합을 위해 PORT1/PORT2를 EtherNet/IP 스위치나 컨트롤러에 연결합니다.

IP 주소 지정 : 미리 레이블이 지정된 태그를 사용하여 네트워크 식별을 위한 정적 IP를 문서화하고 할당합니다.

응용 프로그램

고정밀 모션 제어 : 동기화된 인코더 피드백이 필요한 포장, 자재 취급 및 조립 라인에 이상적입니다.

이미징 시스템 : 정밀한 위치 데이터로 선형 스캐닝 애플리케이션에서 카메라를 구동합니다.

가상 축 통합 : Logix5000 환경에서 물리적 서보 드라이브와 소프트웨어 기반 모션 프로파일을 연결합니다.

장점

배선 복잡성 감소 : 인코더 출력과 이더넷 연결을 통합하여 케이블 관리를 간소화합니다.

확장성 : 확장 가능한 자동화 솔루션을 위해 다축 구성과 Kinetix 5500/5700 드라이브와의 통합을 지원합니다.

진단 투명성 : LED 표시등과 EtherNet/IP 진단 기능으로 문제 해결과 유지관리가 간소화됩니다.

호환성

Kinetix 서보 드라이브, GuardLogix 안전 컨트롤러 및 CompactLogix PAC와 원활하게 작동합니다.

유연한 네트워크 설계를 위해 이더넷 토폴로지(선형, 링, 스타)를 지원합니다.
