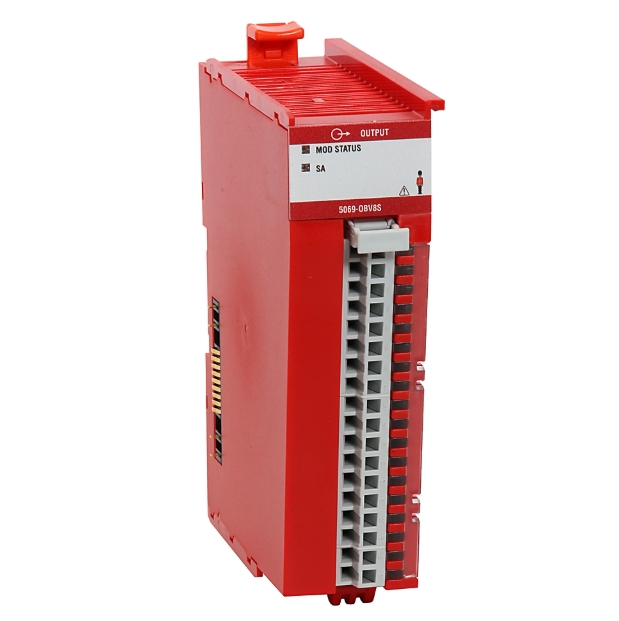

5069-OBV8S는 Rockwell Automation의 Allen-Bradley에서 출시한 컴팩트형 5000 디지털 8점 안전 소스 출력 모듈입니다. 제품 매개변수를 중심으로 자세한 제품 소개를 제공합니다.

기본 정보

• 모델: 5069-OBV8S.
• 시리즈: Compact 5000 I/O 안전 출력 모듈.

전기적 매개변수

• 출력 신호: 10–32V DC.
• 온 상태: 최소 전압 17.5V DC, 정격 전압 24V DC, 최대 전압 32V DC; 온 상태 전압 강하 최대 0.5V DC; 채널당 온 상태 전류 최소 10mA.
• 오프 상태: 오프 상태 전압은 최대 0.5V DC, 오프 상태 누설 전류는 지점당 최대 15mA입니다.
• 출력 전류 정격: 채널당 1A.
• 서지 전류: 지점당 최대 15A.
• 출력 지연: 꺼짐에서 켜짐까지 최대 4ms, 켜짐에서 꺼짐까지 최대 4ms.
• 안전 무결성 수준(SIL): SLCL3, P.Le, Cat.4 달성
• 안전 대응 시간: 4.5ms.
• 펄스 폭: 최소 400μs.

진단 기능

현장 전력 손실 감지, 무부하 감지, 출력 단락/과부하 감지, 출력 단락/과부하 보호, 출력 과열 감지, 출력 과열 보호, 역전압 보호, 과전압 보호 및 CIP 동기화를 지원합니다. 각 출력 지점은 이러한 진단 및 보호 기능을 지원합니다.

출력 제어

• 오류 모드 출력 제어: 없음 — 오류가 감지되면 출력은 안전 상태로 전환되고 오류가 해결되고 안전 출력이 안전 상태로 전환되도록 명령받을 때까지 꺼진 상태를 유지합니다.
• 프로그래밍 모드 출력 상태: 모든 지점 꺼짐.
• 오류 모드 출력 상태: 모든 지점 꺼짐.
• 일반 사양
• 출력 수: 8.
• 절연 전압: 250V 연속, 기본 절연 유형. LA 전원 공급 장치와 출력 포트 간 또는 개별 출력 포트 간에는 절연이 없습니다.
• 전력 소모: 최대 6.5W 전력 소모, 최대 6.5W 열 소모.
• 치수: 높이 약 138mm(5.43인치), 너비 36mm(1.42인치), 깊이 105mm(4.15인치)입니다.
• 무게: 0.336KG.
• 장착 레일: 주석 도금 또는 크롬 도금 강철 DIN 레일과 호환됩니다. EN50022 규격의 5x7.5mm(1.38x0.30인치) 장착 레일에 장착할 수 있습니다.

전자기 적합성 및 환경 매개변수

• 전자파 간섭: IEC 8000-6-4 표준을 충족합니다.
• 정전기 방전 내성: 접촉 방전 6MY, 기중 방전 8M. IEC 8000-4-2 표준 준수. 시험 조건: 20V/m, 1kHz 사인파, 80% 변조, 주파수 범위 80~2000MHz.
• 방사 RF 내성: IEC 8000-4-3 표준 충족. 시험 조건: 20V/m, 200Hz 변조, 50% 펄스, 100% 변조. 시험 주파수: 900MHz, 1800MHz, 2000~2700MHz.
• 고속 과도 내성: IEC 8000-4-4 표준 충족. 시험 조건: 신호 포트에서 5kHz에서 5kW.
• 서지 내성: IEC 8000-4-5 표준 충족. 테스트 조건: 신호 포트에서 5kW 선간(MM) 및 ±2W 선간(CM)
• 전도성 RF 내성: IEC 6000-4-6 표준 충족. 시험 조건: 10Vrms, 1kHz 사인파, 80% 변조, 주파수 범위 50kHz~30MHz.
• 전압 강하: DC 전원 공급 포트에 10ms의 정전을 허용합니다. IEC 6000-4-29 표준을 준수합니다.

응용 프로그램

디지털 신호 수집과 제어가 동시에 필요한 산업 자동화 애플리케이션에 적합합니다. 다양한 통신 프로토콜과 인터페이스를 지원하며, CompactLogix 및 ControlLogix 컨트롤러와 같은 다른 Rockwell Automation 장치와 원활하게 연결될 수 있습니다. 이를 통해 시스템의 I/O 기능을 편리하게 확장할 수 있습니다.

결론

5069-OBV8S 디지털 출력 모듈은 다양한 산업의 요구를 충족하도록 설계된 최첨단 장치입니다. 산업 자동화 분야에서는 자동화 시스템과 완벽하게 통합되어 생산 효율성과 정밀성을 향상시킵니다. 기계 제조 분야에서는 장비 운영에 대한 안정적인 제어를 제공하여 원활한 생산 공정을 보장합니다. 물류 자동화 분야에서는 자재 취급 및 창고 관리 시스템 자동화에 중요한 역할을 합니다. 또한, 5069-OBV8S는 정밀한 제어와 안전성이 매우 중요한 식품 가공, 포장 및 자동차 산업 분야에 매우 적합합니다. 또한 화학 산업, 제약 및 전자 제품 생산 분야에서도 탁월한 성능을 발휘하여 이러한 분야의 특정 요구 사항을 충족하는 견고하고 정확한 디지털 출력 기능을 제공합니다.
