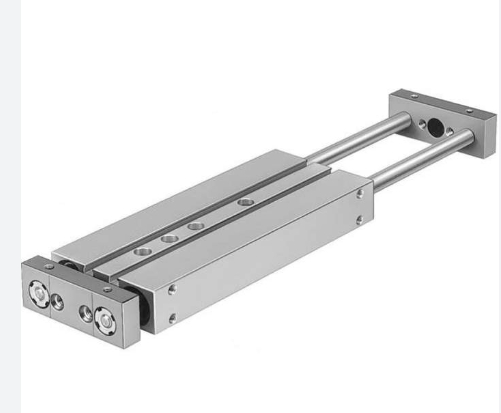

산업 자동화 분야에서 실린더는 핵심 액추에이터 역할을 하며, 그 성능은 장비의 효율성과 정밀도를 직접적으로 좌우합니다. Festo의 DPZJ-32-80-PA-S2 더블 피스톤 실린더(주문 코드 159973)는 독특한 설계와 탁월한 성능 덕분에 포장, 인쇄, 식품 가공 등 다양한 산업의 자동화 장비에 이상적인 선택입니다.

핵심 매개변수: 정밀 주행의 기초

기본 사양

• 피스톤 직경: 32mm, 6bar 작동 압력에서 이론적인 전진 행정력 724N, 복귀 행정력 482N을 보장하여 중간~높은 하중 요구 사항을 충족합니다.
• 스트로크 길이: 80mm 표준 스트로크, 다양한 작업장 요구 사항에 맞게 조정 볼트로 10mm 이내에서 조정 가능.
• 버퍼 설계: 양쪽 끝에 통합된 탄성 버퍼 링/패드가 최종 충격 에너지(0.5J)를 효과적으로 흡수하여 기계적 진동과 소음을 줄입니다.

인터페이스 및 호환성

• 공압 연결: 주류 공압 시스템과 호환되는 G1/8 나사산 포트.
• 위치 감지: 내장된 자석 링은 근접 스위치를 통해 정밀한 위치 피드백을 지원하며 Festo 및 타사 센서와 호환됩니다.
• 작동 매체: 건조 또는 윤활 압축 공기와 호환(ISO 8573-1:2010 [7:4:4] 준수), 다양한 작동 조건에 적응 가능.

환경 적응성

• 온도 범위: -20°C ~ 80°C, 냉장 보관부터 고온 제조까지 다양한 환경을 포괄합니다.
• 부식 저항성: CRC 2등급, 중간 정도의 부식성 가스나 먼지가 많은 환경을 처리할 수 있음.
• 방폭 인증: ATEX II 2GD 표준을 준수하며, 잠재적으로 폭발 위험이 있는 환경(예: 화학 및 제약 산업)에 적합합니다.

기술적 특징: 혁신적인 디자인의 가치

추력 2배를 위한 더블 피스톤 구조
병렬 이중 피스톤 디자인은 동일한 높이에서 단일 피스톤 실린더보다 두 배의 추력을 제공하므로 식품 포장 기계의 밀봉 메커니즘 및 인쇄 장비의 종이 취급 시스템과 같이 하중이 크고 공간이 제한적인 시나리오에 이상적입니다.

최적화된 동적 성능

• 유압 버퍼 통합: 옵션 유압 버퍼(예: SPZ 시리즈)를 사용하면 스트로크 끝에서 부드러운 감속이 가능하여 심각한 충돌을 방지하고 장비 수명을 연장할 수 있습니다.
• 고속 응답: 최대 1m/s의 동작 속도와 대구경 공기 흡입구 설계를 결합하여 분류 및 위치 지정과 같은 고빈도 작업을 신속하게 완료할 수 있습니다.

모듈성 및 유지 관리성

• 어댑터 플레이트 디자인: 다른 Festo 구동 장치(예: 스윙 그리퍼, 가이드 실린더)와 결합하여 복잡한 모션 시스템을 구축할 수 있습니다.
• 홈 커버 보호: 센서 설치 슬롯에는 보호 커버가 있어 이물질 유입을 방지하고 케이블 배선을 간소화합니다.

재료 및 장인 정신

• 피스톤 로드: 경질 크롬 도금 처리된 고합금 스테인리스 스틸로 부식 방지 및 내마모성이 뛰어납니다.
• 밀봉 시스템: NBR(니트릴 고무) 씰은 -20°C ~ 80°C에서 안정적인 성능을 보장합니다.
• 하우징: 가볍지만 견고한 구조를 위해 단조 알루미늄 합금을 사용했습니다.

일반적인 응용 분야: 산업 전반에 걸친 다양성

식품 및 포장 산업

• 케이스: 자동 포장 라인에서 포장된 식품을 집어 올리고 적재하기 위해 진공 흡착 컵을 구동합니다. 이중 피스톤 디자인은 고속 작동 시 안정성을 보장하며, 탄성 버퍼는 포장 손상을 줄여줍니다.
• 장점: 식품 등급 윤활 요구 사항을 준수하고 세척이 간편합니다.

자동차 및 전자 산업

• 사례: 엔진 조립 라인의 정밀 위치 지정 스테이션에 사용되어 근접 스위치를 통해 실시간 피스톤 위치 피드백을 제공하여 실린더 헤드와 블록을 로봇에 정렬합니다.
• 장점: ATEX 인증을 받았으므로 도장 작업장처럼 폭발 위험이 있는 환경에서 사용할 수 있습니다.

생명공학 및 제약

• 케이스: 무균 충전 장비의 정량 액체 충전을 위한 피스톤을 구동합니다. 내부식성 소재와 저온 적응성을 갖춰 의약품 접촉 시 안전성을 보장합니다.
• 장점: GMP(우수 제조 기준) 기준을 충족하며 살균이 쉽습니다.

일반 자동화 장비

• 케이스: 목공 기계의 절단 유닛에서 칼날 홀더를 빠르게 들어 올리는 구동 장치입니다. 모듈형 디자인으로 가이드 로드와 통합되어 동작 정밀도를 향상시킵니다.
• 장점: 비용 효율적이고 통합이 쉬우며, 장비 개발 주기를 단축합니다.

제품 웹사이트:

https://www.3splc.com/festo-dpzj-32-80-pa-s2-159973-트윈-실린더-신제품_p15542.html

"콤팩트한 크기, 강력한 추력"이라는 철학을 바탕으로 Festo DPZJ-32-80-PA-S2 더블 피스톤 실린더는 더블 피스톤 구조, 유압 버퍼링, 방폭 인증 등의 혁신을 통해 산업 간 자동화 솔루션의 핵심 부품으로 자리매김했습니다. 정밀한 파라미터, 내구성 있는 소재, 그리고 폭넓은 적용 가능성은 Festo의 공압 기술에 대한 깊은 전문성을 보여줍니다. 효율성, 안정성, 그리고 간편한 유지보수를 추구하는 현대 제조업체에게 이 제품은 장비 성능과 생산성 향상을 위한 이상적인 선택입니다.
