산업 자동화에 있어 안정적이고 효율적인 인간-기계 인터페이스(HMI)는 원활한 운영을 위해 필수적입니다. 미쓰비시 GT1050-QBBD 터치스크린은 컴팩트한 디자인과 강력한 기능을 결합한 탁월한 솔루션입니다. 제조, 포장 또는 기타 산업 분야에 종사하는 모든 사용자에게 이 터치스크린은 필요한 제어 센터 업그레이드를 위한 최적의 선택이 될 수 있습니다.

주요 사양 및 기술 데이터

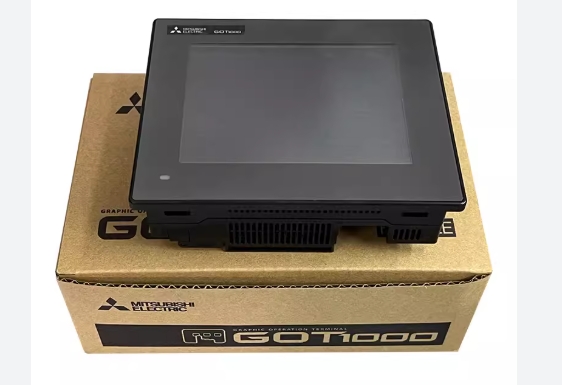

MITSUBISHI GT1050-QBBD는 5.7인치 터치스크린으로, 파란색/흰색 색상 구성과 16단계의 회색조를 갖춘 단색 STN LCD 디스플레이를 탑재하여 선명한 시각적 표현을 제공합니다.

320 x 240 픽셀의 해상도로 산업용 모니터링 및 제어 애플리케이션에 적합한 선명한 그래픽을 제공합니다. 수평으로 배치했을 때 양쪽으로 45도, 위쪽으로 20도, 아래쪽으로 40도의 시야각을 제공하여 다양한 위치에서 가시성을 보장합니다.

이 견고한 터치스크린은 화면당 최대 50개의 터치 키를 지원하여 직관적인 조작이 가능합니다. 3MB의 사용자 메모리가 기본으로 장착되어 있어 프로그램 저장 및 데이터 로깅에 충분한 공간을 제공합니다.

GT1050-QBBD는 RS-232 및 RS-422 직렬 인터페이스와 데이터 전송 및 프로그래밍을 위한 USB Mini-B 포트를 포함한 다양한 연결 옵션을 제공합니다. 24V DC 전원으로 작동하며, 전면 패널에 IP67f 보호 등급을 적용하여 먼지와 일시적인 침수에도 강합니다.

본 제품의 실제 크기는 164mm(W) × 135mm(H) × 56mm(D)이며, 설치를 위해 패널 컷아웃은 153mm(W) × 121mm(H)입니다. 무게는 약 0.7~1kg으로, 제어판 무게를 최소화합니다.

주목할만한 특징 및 성능

공간 효율적인 디자인

GT1050-QBBD는 MITSUBISHI의 GT10 시리즈에 속하며, 소형 HMI 솔루션으로 특별히 설계되었습니다. 슬림한 디자인으로 제어반 공간이 제한적인 애플리케이션에 적합하며, 기능적인 측면은 그대로 유지됩니다.

향상된 가시성 및 알림

이 디스플레이는 다양한 조명 조건에서 뛰어난 가독성을 보장하는 백색 LED 백라이트를 사용합니다. 이 고대비 흑백 디스플레이는 특히 밝은 산업 환경에서 효과적입니다.

유연한 커뮤니케이션 옵션

GT1050-QBBD는 RS-422, RS-232 및 USB 인터페이스를 내장하여 다양한 PLC(프로그래밍 가능 로직 컨트롤러) 및 기타 산업 장비에 연결할 수 있습니다. USB 인터페이스를 통해 빠른 프로그래밍 및 데이터 전송이 가능하여 설치 및 유지 관리 프로세스가 간소화됩니다.

견고한 구조

혹독한 산업 환경에 적합하게 설계된 이 터치스크린은 디스플레이 부분은 0°C~50°C, 다른 구성 요소는 0°C~55°C의 온도에서 안정적으로 작동합니다. 전면 패널 보호 등급 IP67f는 오일 및 냉각수 노출을 포함한 혹독한 환경을 견딜 수 있음을 의미합니다.

사용자 친화적 프로그래밍

GT1050-QBBD는 유니코드 2.1 인코딩을 사용하여 다국어를 지원하므로 글로벌 애플리케이션에 적합합니다. 미쓰비시 PLC와 함께 사용하면 FA(Factory Transparency) 기능을 제공하여 터치스크린 인터페이스를 통해 PLC에 직접 접근하여 프로그램을 읽고, 쓰고, 모니터링할 수 있습니다.

응용 프로그램 시나리오

MITSUBISHI GT1050-QBBD는 다양한 산업 분야에 걸쳐 활용됩니다. 제조 및 조립 라인에서는 생산 공정 및 기계 매개변수를 모니터링하는 직관적인 제어 인터페이스 역할을 합니다. 포장 산업에서는 레시피 저장 기능을 활용하여 다양한 제품 생산 과정 간의 신속한 전환을 지원합니다.

시설 관리 분야의 환경 제어 시스템에서 이 터치스크린은 안정적인 작동 및 모니터링 기능을 제공합니다. 화학 및 제약 분야에서는 견고한 구조와 안정적인 성능을 제공하여 가동 중단이 불가능한 중요 공정에 적합합니다.

이 장치는 공간 제약으로 인해 대형 HMI 설치가 어려운 구형 장비를 개조하는 데에도 적합합니다. 여러 개의 물리적 버튼과 표시기를 단일 터치 인터페이스로 대체할 수 있어 제어판 설계를 간소화하고 기능을 향상시킵니다.

다른 모델과의 비교

GT10 시리즈에서 GT1050-QBBD는 5.7인치 흑백 디스플레이를 제공하며, GT1055-QSBD는 유사한 크기의 컬러 디스플레이를 제공합니다. 더 작은 애플리케이션의 경우, GT1030(4.5인치)과 GT1020(3.7인치) 모델은 더 작은 폼팩터에서 유사한 기능을 제공합니다.

MITSUBISHI GT1050-QBBD 터치스크린은 산업용 HMI 애플리케이션을 위한 크기, 기능, 내구성의 완벽한 균형을 자랑합니다. 컴팩트한 디자인에도 필수 기능은 그대로 유지하며, 다양한 연결 옵션, 견고한 구조, 그리고 사용자 친화적인 조작성을 제공합니다. 단일 기계를 제어하거나 복잡한 자동화 시스템에 통합하는 경우, 이 터치스크린은 산업 사용자들이 MITSUBISHI 브랜드에 기대하는 안정적인 성능을 제공합니다.

https://www.3splc.com/mitsubishi-gt1050-qbbd-터치스크린-빠른-배송-신제품_p15920.html

기능성을 극대화하고 공간 요구 사항을 최소화하는 단순하고 안정적인 인터페이스가 필요한 작업의 경우, GT1050-QBBD는 산업용 터치스크린 시장에서 여전히 매력적인 선택입니다.
