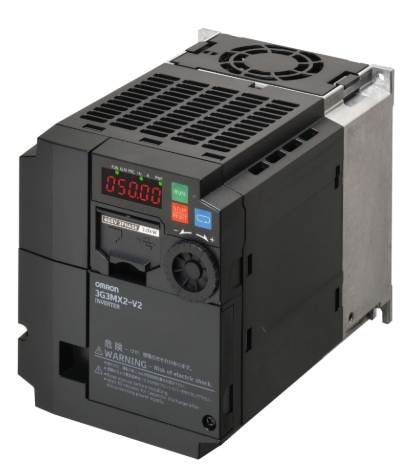

산업 자동화 분야에서 인버터는 모터 제어의 핵심 장비 역할을 하며, 그 성능과 신뢰성은 생산 효율과 시스템 안정성에 직접적인 영향을 미칩니다. 콤팩트한 디자인, 다기능 통합, 높은 비용 효율성을 자랑하는 오므론의 3G3MX2-A4015-E MX2-EV2 인버터는 중소형 모터 제어 애플리케이션에 이상적인 선택이 되었습니다.

I. 핵심 매개변수 및 기술 사양

기본 사양

· 모델: 3G3MX2-A4015-E (MX2 시리즈)

· 호환 모터: 0.1kW ~ 15kW의 전력 범위를 가진 3상 AC 모터(AC200V/AC400V 옵션)

· 입력 전압: AC400V(3상), 47-63Hz

· 출력 특성:

· 출력 주파수 범위: 0.1~400Hz(고주파 모드에서 최대 580Hz)

· 주파수 정확도: 디지털 명령의 경우 ±0.01%, 아날로그 명령의 경우 ±0.2% (25±10℃에서)

· 캐리어 주파수 : 2~15kHz (감소 조정 지원)

· 전류 용량 : 정격 전류 4.8A, 과부하 용량 150% (CT모드, 60초)

제어 및 보호 기능

· 제어 방식 : 사인파 PWM 변조, V/f 제어 및 센서리스 벡터 제어 지원

· 기동 토크 : 0.5Hz에서 최대 200%까지 저속 고토크 출력 보장

· 보호 메커니즘:

· 과전류, 과전압, 저전압 및 열 보호

· 온도 이상 경고 및 접지 고장 감지

· EN ISO13849-1 안전 표준(Cat.3/PLd) 준수

커뮤니케이션 및 확장

· 필드버스 지원: EtherCAT, CompoNet, DeviceNet(옵션 모듈 필요)

· 디지털 인터페이스: RS-485(Modbus-RTU), USB 1.1(프로그래밍 및 모니터링)

· I/O 확장: 다기능 입력 7개, 릴레이 출력 2개, 아날로그 출력 1개

II. 제품 특징 및 기술 혁신

컴팩트한 디자인과 높은 적응성

· IP20 보호 등급, 표준 산업 환경에 적합, 설치 치수는 108mm(폭) × 171mm(깊이) × 128mm(높이)입니다.

· 단상/3상 입력을 지원하여 다양한 모터 유형을 포괄하고 장비 선택의 복잡성을 줄입니다.

통합 드라이브 및 위치 지정

· 간단한 위치 결정 기능: 인코더 피드백이나 단상 펄스 신호를 통해 최대 32kHz의 위치 제어를 달성하여 재료 취급 및 포장 시 정밀한 위치 결정에 이상적입니다.

· 다중 속도 제어: 기계적 충격을 최소화하기 위해 S-커브 가속/감속과 결합된 16단계 속도 사전 설정을 지원합니다.

에너지 효율 최적화

· AVR 기능: 그리드 변동을 처리하고 안정적인 모터 작동을 보장하기 위한 자동 전압 조절 기능.

· PID 폐쇄 루프 제어: 통합 PID 레귤레이터를 통해 압력 또는 유량 센서에 직접 연결하여 자동화된 프로세스 제어가 가능합니다.

안전 및 유지 관리 편의성

· STO(Safe Torque Off): IEC 60204-1 Category 0 정지 규격을 준수하여 비상 시 모터 전력을 빠르게 차단합니다.

· 소프트웨어 잠금: 매개변수가 실수로 변경되는 것을 방지하여 작동 안정성을 보장합니다.

III. 일반적인 적용 시나리오

펌프 및 팬 제어

· 주파수 변환을 통해 정밀한 유량/압력 조절이 가능하며, 기존 밸브 제어에 비해 30% 이상의 에너지를 절감합니다.

· 예: 부하 수요에 따라 에어컨 시스템의 팬 속도를 동적으로 조정하여 에너지 소비와 소음을 줄입니다.

컨베이어 시스템 및 자재 취급

· 다중 속도 제어와 위치 지정 기능을 결합하여 컨베이어 벨트의 시작/정지, 속도 조정, 정밀한 위치 지정이 가능해져 생산 라인의 효율성이 향상됩니다.

· 사례: 식품 포장 라인의 컨베이어 벨트와 밀봉 기계를 동기화하여 포장 정확도를 보장합니다.

공작기계 및 섬유기계

· 센서리스 벡터 제어는 스핀들 드라이브와 섬유 와인딩 메커니즘에 적합한 저속 고토크 출력을 제공합니다.

· 예: CNC 공작 기계의 PLC와 협력하여 스핀들 속도의 빠른 응답과 안정적인 제어를 달성합니다.

신에너지 및 환경 보호 장비

· 재생 제동은 감속 에너지를 회수하므로 엘리베이터, 크레인과 같이 잦은 시동/정지가 필요한 장비에 이상적입니다.

· 사례: 통기 팬 속도를 조절하여 폐수 처리 시스템의 산소 공급 효율을 최적화합니다.

IV. 사용자 가치 및 산업 인지도

OMRON 3G3MX2-A4015-E MX2-EV2 인버터는 "높은 정밀도, 높은 신뢰성, 쉬운 통합"으로 인해 산업 자동화 분야에서 널리 인정을 받았습니다.

· 비용 효율성: 유사 제품 중 더욱 컴팩트한 디자인과 더욱 풍부한 기능으로 사용자의 구매 및 유지 관리 비용을 줄여줍니다.

· 생태계 호환성: OMRON PLC(예: CJ 시리즈) 및 HMI(NS 시리즈)와 완벽하게 통합되어 통합 제어 솔루션을 구축할 수 있습니다.

· 업계 평판: 전자 제조, 포장 기계, 섬유 염색 및 기타 산업에서 저전력 인버터를 선호하는 브랜드입니다.

제품 웹사이트:

https://www.3splc.com/omron-3g3mx2-a4015-e-mx2-ev2-인버터-드라이브-고속-배송-신제품_p16896.html

기술 혁신을 기반으로 제작된 OMRON 3G3MX2-A4015-E MX2-EV2 인버터는 성능과 비용 이점을 균형 있게 결합하여 산업 자동화를 위한 효율적이고 안정적인 드라이브 솔루션을 제공합니다. 기존 산업의 장비 업그레이드부터 신흥 산업의 지능형 제어 구현까지, 유연한 구성과 강력한 기능은 다양한 요구를 충족하여 기업이 에너지 절감, 효율성 향상, 생산 최적화를 달성할 수 있도록 지원합니다.
