I. 제품 개요

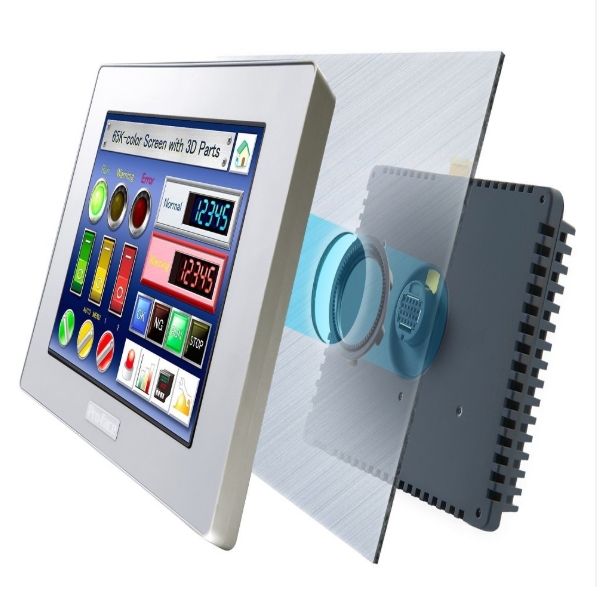

Pro-face PFXGP4401TAD는 GP4000 시리즈에 속하는 7.5인치 TFT 컬러 터치스크린 HMI(인간-기계 인터페이스)입니다. 산업 자동화, 기계 제조, 식음료, 포장 및 인쇄 산업을 위해 설계된 이 제품은 생산 매개변수 모니터링 및 장비 제어를 위한 핵심적인 인간-기계 상호작용 장치 역할을 합니다. 주요 특징으로는 고화질 디스플레이, 에너지 효율적인 설계, 그리고 원격 모니터링 기능이 있습니다.

II. 핵심 사양

1. 디스플레이 성능

• 화면 유형: TFT True-color LCD, 640×480 픽셀(VGA 해상도)
• 디스플레이 크기: 7.5인치, 활성 디스플레이 영역 153.7mm(폭) × 115.8mm(높이)
• 색상 깊이: 65,536색(깜박임 없음) / 16,384색(깜박임 있음)
• 밝기 조절: 16단계 조절 가능(터치 패널 또는 소프트웨어 사용), 백라이트 수명 50,000시간 이상(25°C 연속 작동 시)

2. 전기적 특성

• 입력 전압: 24VDC(정격 범위: 19.2~28.8VDC)
• 소비 전력: ≤12W, 순간 전류 ≤30A
• 절연 : 전원단자와 FG간 1,000Vac/20mA 절연강도(1분간), 절연저항 ≥10MΩ(500Vdc 시험)

3. 환경 적응성

• 작동 온도: 0~55°C, 보관 온도: -20~+60°C
• 보호 등급: IP65f 전면 패널(NEMA #250 TYPE 4X/13 표준 준수)
• 진동 및 충격 저항성: IEC/EN61131-2 표준을 충족하며 9.8m/s²(X/Y/Z축) 진동 및 147m/s² 충격을 견딥니다.
• EMI/RFI 내성: 6kV 접촉 방전(IEC/EN61000-4-2 레벨 3)

4. 스토리지 및 인터페이스

메모리:

• 적용 영역: 32MB FLASH EPROM(논리 프로그램 영역 포함)
• 백업 스토리지: 320KB SRAM(리튬 배터리 구동)
• 가변 영역: 64KB SRAM(리튬 배터리 구동)

통신 포트:

• 직렬: COM1(RS-232C), COM2(RS-422/485)
• 이더넷: 10BASE-T/100BASE-TX(RJ-45)
• USB: Type-A ×1, Mini-B ×1(USB 2.0)
• SD 카드 슬롯: 메모리 확장 지원

5. 기계 설계

• 치수: 218mm(폭) × 173mm(높이) × 60mm(깊이)
• 장착 컷아웃: 204.5mm(폭) × 159.5mm(높이), 1.6~5mm의 패널 두께 수용 가능
• 냉각 방식: 자연 대류, 무게 ≤1.2kg

III. 주요 특징

1. 고화질 상호작용

터치 반응: <10ms 반응 시간의 아날로그 저항식 터치 스크린으로 장갑을 낀 상태에서도 작동 가능합니다.

디스플레이 최적화: 350cd/m² 밝기, 500:1 대비율, 140° 수평/수직 시야각으로 까다로운 환경에서도 가시성을 보장합니다.

2. 에너지 효율성 및 신뢰성

LED 백라이트: 밝기를 조절할 수 있어 수명이 늘어나고 전력 소비가 84% 감소합니다(이전 모델 대비).

데이터 보호: 리튬 배터리로 백업된 메모리는 정전 시 데이터 손실을 방지합니다.

3. 원격 모니터링 및 확장성

이더넷 기능: 데이터 로깅 및 원격 화면 모니터링이 가능합니다(GP-ViewerEX 소프트웨어 필요).

다중 장치 호환성: 주요 브랜드를 지원하는 드라이버 라이브러리를 통해 RS-485/RS-232C 인터페이스를 통해 PLC, 온도 조절 장치 등에 연결됩니다.

4. 산업 등급 보호

보호 등급: IP65f 전면 패널은 방진/방수 기능을 갖추고 있어 혹독한 환경에 적합합니다.

인증: CE, UL/cUL, KC 및 해양 분야를 포함한 기타 글로벌 표준을 준수합니다.

IV. 응용 프로그램

• 산업 자동화: 생산 라인 모니터링 및 장비 상태 시각화.
• 기계 제조: CNC 기계 및 포장 장비 HMI.
• 음식 및 음료: 충전 라인 매개변수 설정 및 오류 진단.
• 포장 및 인쇄: 프린터의 장력 제어 및 색상 등록 조정.

V. 지원 도구 및 리소스

• 프로그래밍 소프트웨어: 3D 시뮬레이션 구성 요소와 알람 내역 로깅을 지원하는 GP-Pro EX V4.03.
• 데이터 전송: 현장 프로그래밍 없이도 빠르게 데이터를 가져오거나 내보낼 수 있는 SD 카드/USB.
• 원격 관리: 모바일 기기 모니터링을 위한 Wi-Fi가 내장된 SP5000 시리즈.

결론: Pro-face PFXGP4401TAD는 고화질 디스플레이, 산업용 안정성, 다양한 통신 인터페이스를 결합하여 뛰어난 가시성, 조작 용이성, 환경적 회복성이 필요한 까다로운 애플리케이션을 위한 이상적인 HMI 솔루션입니다.
