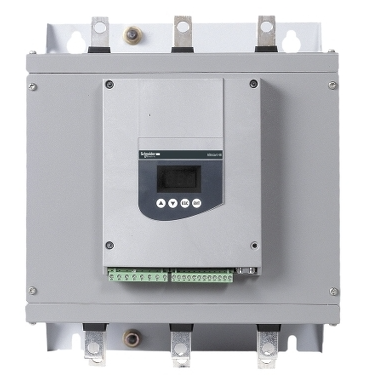

슈나이더 ATS48C25Q 소프트 스타터: 산업용 모터 제어를 위한 혁신적인 선택

산업 자동화 분야에서 모터 제어의 핵심 장비인 소프트 스타터의 성능과 신뢰성은 생산 라인의 효율성과 안정성에 직접적인 영향을 미칩니다. 글로벌 에너지 효율 관리 전문 기업인 슈나이더 일렉트릭의 ATS48C25Q 소프트 스타터는 탁월한 기술 사양과 다양한 적용 분야 덕분에 많은 산업 사용자에게 최고의 선택으로 자리매김했습니다. 본 기사에서는 이 제품의 주요 사양, 기술적 장점, 그리고 일반적인 적용 분야를 자세히 살펴보고 엔지니어와 구매 담당자에게 포괄적인 참고 자료를 제공합니다.

1. 핵심 제품 매개변수에 대한 자세한 설명

1. 전기 사양

정격 전류: 250A(400V에서), 광범위한 모터 전력에 적용 가능합니다.

적응형 모터 전력:

400V 전압에서는 모터 전력선을 연결할 경우 110kW(혹독한 환경의 경우)/132kW(표준 환경의 경우)를 지원합니다. 삼각형 단자를 연결할 경우 160kW(혹독한 환경의 경우)/220kW(표준 환경의 경우)에 도달할 수 있습니다.

230V 전압에서 전력선 연결은 55kW(혹독한 환경)/75kW(표준 환경)을 지원합니다. 삼각형 단자 연결은 110kW(혹독한 환경)/110kW(표준 환경)에 도달할 수 있습니다.

전원 공급 전압 범위: 230... 415V(-15%~+10%), 50/60Hz 주파수와 호환되며, 다양한 글로벌 전력망 환경에 적합합니다.

제어 회로 전압: 220V(-15%~+10%), 50/60Hz, 제어 신호의 안정적인 전송을 보장합니다.

2. 성능 매개변수

시동 방식: 토크 제어(TCS 특허 기술), 전류는 정격값의 5배 이내로 제한되어 원활한 가속을 실현합니다.

보호 기능:

모터 열 보호 및 기계적 보호(부하 부족, 과부하, 회전자 정지, 조향 모니터링).

위상 손실 보호 및 전압 변동 허용치(IEC 60947-4-2A에 따른 전도/방사 간섭).

통신 기능: Modbus, Profibus DP, DeviceNet, Ethernet 등의 프로토콜과 통합되어 Industry 4.0 데이터 교환을 지원합니다.

3. 신체적 특성

크기 및 무게: 380mm(높이) x 320mm(너비) x 265mm(깊이), 무게 18.2kg, 캐비닛에 쉽게 통합할 수 있는 컴팩트한 디자인입니다.

환경 적응성:

작동 온도: -10~40℃(용량 감소 없음), 보관 온도: -25~70℃.

고도 적응: ≤ 1000m에서는 감소 없음, 1000m를 초과할 때 전류가 100m 증가할 때마다 2.2% 감소.

보호 수준: IP00, 더 높은 보호 수준을 달성하기 위해서는 캐비닛과의 조정이 필요합니다.

2. 기술적 우위와 혁신 포인트

1. 토크 제어 시스템(TCS)

슈나이더의 특허받은 TCS 기술은 모터 토크를 정밀하게 제어하여 다음과 같은 획기적인 성과를 달성했습니다.

원활한 시동: 기계적 충격을 줄이고 모터와 변속 장비의 수명을 연장합니다.

중량 부하 적응: 원심 분리기 및 압축기와 같은 고관성 부하의 원활한 시동을 지원합니다.

에너지 절약 및 소비 감소: 피크 시동 전류를 낮추고, 전력망의 전압 강하를 방지하며, 배전 용량에 대한 수요를 줄입니다.

2. 이중 구성 및 계단식 제어

이중 매개변수 설정: 두 세트의 모터 매개변수를 저장하여 서로 다른 작업 조건 전환에 적응할 수 있습니다.

다중 기계 계단식 연결: 여러 대의 소프트 스타터의 협업 작업을 지원하여 대형 모터 그룹의 순차적 시동을 달성하고 전력망 과부하를 방지합니다.

3. 지능성과 사용성

통합 디스플레이 및 소프트웨어: PowerSuite 소프트웨어나 로컬 디스플레이 화면을 통해 매개변수를 빠르게 설정하여 디버깅 프로세스를 간소화합니다.

바이패스 접촉기 제어: 소프트 스타터에서 발생하는 열을 줄이고 에너지 효율을 개선하여 시동 후 자동으로 바이패스 모드로 전환합니다.

3. 일반적인 적용 시나리오

1. 펌프 장비

적용 사례: 시립 급수 시스템에서 ATS48C25Q는 고출력 물 펌프를 제어하고, 소프트 스타트를 통해 수격 현상을 제거하고, 파이프라인과 밸브를 보호합니다.

장점: 토크 제어로 워터 펌프의 원활한 가속이 보장되고, 모터 과부하 위험이 줄어들며, 장비 유지 관리 주기가 연장됩니다.

2. 팬 및 압축기

적용 사례: 화학공장의 환기 시스템에서 소프트 스타터는 고전압 팬을 제어하여 직접 시동으로 인한 전류 충격과 기계적 진동을 방지합니다.

장점: TCS 기술은 시동 토크를 최적화하고, 팬 부하의 관성 특성에 적응하며, 에너지 소비를 줄입니다.

3. 컨베이어 및 전송 시스템

적용 사례: 물류 분류 센터의 벨트 컨베이어는 여러 대의 ATS48C25Q 장치에 의해 계단식으로 제어되어 컨베이어 벨트의 순차적 시동 및 동기 작동을 달성합니다.

장점: 캐스케이드 기능은 제어 논리를 단순화하고, 시스템 안정성을 향상시키며, 오류로 인한 가동 중지 시간을 줄여줍니다.

4、선정 및 조달 제안

1. 주요 선택 포인트

부하 유형: 모터가 3상 농형 비동기 모터인지 확인하고 부하 특성(정토크/가변토크)에 따라 매개변수를 조정합니다.

전압 일치: 과전압/저전압 작동을 방지하기 위해 그리드 전압과 소프트 스타터의 정격 전압 범위를 확인하세요.

보호 요구 사항: 산업 환경에 따라 추가적인 보호 기능(예: 방폭 및 고온 적응)을 선택합니다.

2. 시장 경쟁 비교

ATS22 시리즈와의 차이점: ATS48C25Q는 더 높은 전력(132kW 대비 ATS22의 상한 400kW)을 지원하지만, 크기가 더 작아 공간 제약이 있는 상황에 적합합니다.

ABB PSE 시리즈와 비교했을 때, 슈나이더 제품은 통신 프로토콜 호환성(이더넷 등)과 캐스케이드 제어 기능 면에서 더 많은 장점을 가지고 있습니다.

슈나이더 ATS48C25Q 소프트 스타터는 정밀한 토크 제어, 포괄적인 보호 기능, 그리고 지능형 통신 기능을 통해 산업용 모터 제어 분야의 벤치마크 제품으로 자리매김했습니다. 펌프, 팬, 변속 시스템 등 어떤 시스템에든 안정적이고 효율적인 시동 솔루션을 제공하여 기업의 운영 및 유지보수 비용 절감과 생산 효율 향상에 기여합니다. 안정적인 장비 성능과 장기적인 이점을 추구하는 산업 사용자에게 ATS48C25Q는 의심할 여지 없이 신뢰할 수 있는 선택입니다.
