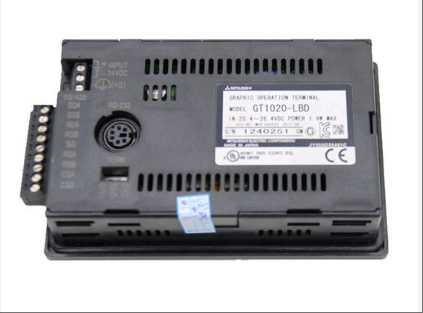

GT1020-LBD-C
GT1020-LBD-C는 손바닥 크기의 초소형 3.7인치 터치스크린 HMI(인간-기계 인터페이스)로, 와이드스크린 디자인과 3색 LED 백라이트(녹색, 주황색, 적색)를 적용하여 강한 조명 환경에서도 높은 명암비를 유지합니다. 핵심 구성은 160 x 64 해상도 STN LCD 화면, 내장 512KB 메모리, DC24V 또는 DC5V 이중 전압 전원 공급 모드 지원, RS-232 및 RS-422 이중 인터페이스입니다. 이 모델은 유니코드 2.1 표준 글꼴을 지원하고, 다국어 표시가 가능하며, 이탤릭체 및 밑줄과 같은 텍스트 효과를 구현할 수 있습니다. 미쓰비시 FX, A, QnA, Q 시리즈 PLC 및 타사 장비와 호환되며, FA 투명 전송 기능을 통해 프로그램 읽기, 쓰기 및 모니터링을 수행할 수 있습니다. IP67 보호 등급으로 먼지와 물 튀김을 견딜 수 있으며, -20°C ~ 50°C의 작동 온도 범위를 지원하여 기계 제조 및 자동화 생산 라인과 같은 좁은 공간에 설치하기에 특히 적합합니다. 기존 표시등이나 소형 조작 패널을 대체하는 비용 효율적인 솔루션입니다.
기술 사양 GT1020-LBD-C
디스플레이 매개변수
디스플레이 유형: STN LCD 화면(흑백 디스플레이, 16단계 회색조)
화면 크기: 3.7인치(와이드스크린 디자인)
해상도: 160 × 64 픽셀(QVGA 형식)
디스플레이 크기 : 구체적인 수치는 명확히 표기되어 있지 않지만, 전체 크기는 113mm(가로) × 74mm(세로)입니다.
백라이트 종류 : 3색 LED 백라이트(녹색, 주황색, 빨간색), 밝기 조절 지원
대비: 고대비 디자인으로 강한 조명 환경에서도 선명한 디스플레이를 보장합니다.
2、저장 매개변수
내장 메모리: 512KB(엔지니어링 데이터 저장용)
메모리 수명: 100000 쓰기 사이클
확장 인터페이스: 예약된 CF 카드 인터페이스(일부 자료에 언급되어 있지만 표준 기능은 아님)
3、인터페이스 매개변수
PLC 통신 인터페이스:
RS-422:1 채널, 115.2kbps 고속 통신 지원
RS-232:1 채널, 115.2kbps 고속 통신 지원
컴퓨터 통신 인터페이스 : RS-232 인터페이스를 통한 엔지니어링 데이터 업로드/다운로드, OS 설치, 투명성 기능 구현
프로토콜 지원: Mitsubishi FX, A, QnA, Q 시리즈 PLC 및 타사 장치와 호환 가능
4、터치패널 매개변수
터치 모드: 저항식 터치스크린
터치 수명 : 100만회 이상 (작동력 0.98N 이하)
터치 키 기능: 가상 키 조작을 지원하여 화면 전환, 데이터 입력 등을 구현할 수 있습니다.
5、전력 매개변수
입력 전압 : DC24V (± 15%), DC5V 전원 공급 모델 지원 (옵션)
전력 소모량 : 구체적인 수치는 명확히 표기되어 있지 않으나 저전력 설계에 속함
절연 저항 : ≥ 10M Ω (전원 단자와 접지 단자 간)
노이즈 방지 성능 : 1000Vp-p 노이즈 전압, 1μs 노이즈 진폭(30~100Hz 시뮬레이션 실험)
6、물리적 매개변수
치수: 113mm(폭) x 74mm(높이) x 27mm(깊이)
패널 개구부 크기: 105mm(폭) × 66mm(높이) (허용 오차+1/-0mm)
무게 : 약 0.2kg (경량 디자인)
보호 등급: IP67(전면 패널, 방진 및 방수)
7. 환경 매개변수
작동 온도: -20℃ ~ 50℃ (넓은 온도 범위)
보관온도 : -30℃ ~ 70℃
작동 습도: 10% ~ 90% RH (서리 없는 경우)
고도 : 2000m 이하
8. 소프트웨어 및 기능
지원 소프트웨어: GT Designer 3(엔지니어링 화면 편집 도구)
글꼴 지원: Unicode 2.1 표준 글꼴, 여러 언어 표시 지원
텍스트 효과: 기울임체, 밑줄, 기울임 밑줄 등
특수기능 : FA 투명 전송 기능(PLC 프로그램 읽기, 쓰기, 모니터링 실현)
화면 레이아웃: 높은 유연성, 사용자 정의 인터페이스 디자인 지원
9、기타 특징
설치 방법 : 수평 또는 수직 배치 지원, 좁은 공간에 적합
인증기준 : CE인증
유지 관리 요구 사항: 간단한 일일 유지 관리, 주로 리튬 배터리 교체(시계 데이터 백업용)
