MITSUBISHI GT1030-HBD-C 새롭고 오리지널 고품질

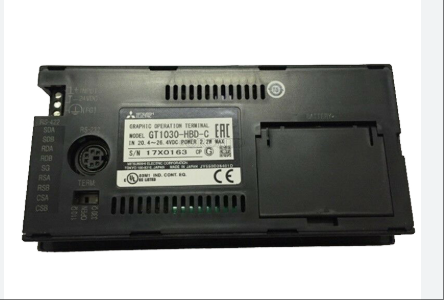

GT1030-HBD-C

GT1030-HBD-C는 STN LCD 디스플레이 화면, 288 x 96 픽셀 해상도, 3색 LED 백라이트(녹색/주황색/적색)를 탑재한 4.5인치 흑백 HMI(인간-기계 인터페이스)입니다. 강한 조명 환경에서도 선명한 화면을 제공합니다. 초박형 바디 디자인은 IP67 보호 등급을 충족하며, 방진 및 방수 기능을 갖추고 있어 -20℃ ~ 50℃의 넓은 온도 범위에서 작업 환경, 특히 좁은 공간이나 실외 장비 배치에 적합합니다. 1.5MB 내장 메모리를 탑재하고 RS-422/RS-232 통신 인터페이스를 지원합니다. 미쓰비시 FX, Q 시리즈 PLC 및 타사 장비와 호환되며 FA 투명 전송 기능을 지원합니다. 프로그램 읽기, 쓰기 및 모니터링 기능을 제공합니다. 이 모델은 유니코드 2.1 표준 글꼴을 지원하며, 다국어 표시 및 기울임꼴, 밑줄 등의 텍스트 효과를 구현할 수 있습니다. GT Designer 3 프로그래밍 소프트웨어와 결합하면 화면 편집 및 변환을 빠르게 완료할 수 있어 기계 제어 및 자동화 생산 라인과 같은 시나리오에서 기존 표시등이나 소형 조작 패널에 비해 비용 효율적인 대안이 됩니다.

기술 사양 GT1030-HBD-C

디스플레이 매개변수

디스플레이 유형: STN 단색 LCD 화면(흑백 디스플레이, 고대비)

화면 크기: 4.5인치

해상도: 288(가로) x 96(세로) 픽셀(수평 디스플레이)

디스플레이 크기: 109.42(가로) × 35.98(세로) 밀리미터(수평 디스플레이)

표시 문자 수:

16포인트 글꼴 사용 시: 36단어 x 6줄(수평으로 표시)

12포인트 글꼴 사용 시: 48단어 x 8줄(수평으로 표시)

시야각 : 좌우 30도, 상하 20도, 하하 30도 (수평 디스플레이)

대비 조절 : 16단계 조절 가능

밝기 조절 : 8단계 조절 가능

LCD 밝기: 200 cd/m² (녹색일 때)

LCD 수명 : 약 50,000시간 (주변 온도 25℃, 대비율 1/5 기준)

2、백라이트 매개변수

백라이트 종류 : 3색 LED(녹색, 적색, 주황색)

백라이트 제어: 색상, 켜짐/꺼짐/깜박임/꺼짐 상태를 제어할 수 있으며, 화면 보호기 시간 설정을 지원합니다.

백라이트 수명: 교체 불필요, 긴 수명

3、터치패널 매개변수

터치 키 수: 화면당 최대 50개(매트릭스 모드)

터치 키 크기: 16 x 16 도트

터치 수명 : 100만회 이상 (작동력 0.98N 이하)

동시 누름 지원: 2개의 터치 키를 동시에 누를 수 있습니다.

4、저장 매개변수

사용자 저장 영역 : 엔지니어링 데이터 저장에 사용되는 1.5MB 이하의 용량을 갖는 내장 플래시 메모리

메모리 수명(쓰기 횟수): 100000회

SRAM 용량: 128KB

5. 배터리 매개변수(별도 판매)

배터리 종류 : GT11-50BAT 리튬 배터리

백업 객체: 시계 데이터, 알람 기록, 레시피 데이터, 시간 동작 설정 값

배터리 수명 : 약 5년 (주변 온도 25℃)

6、인터페이스 매개변수

PLC 통신 인터페이스:

RS-422：1채널, 전송속도 115200/57600/38400/19200/9600/4800bps, 인터페이스 형태는 9핀 커넥터 단자대

RS-422/485：1채널, 상기와 동일한 전송속도, 인터페이스 형태는 9핀 커넥터 단자대이며, 종단저항은 Open/110Ω/330Ω 선택 가능(출고시 330Ω)

컴퓨터 통신 인터페이스:

RS-232：1채널, 위와 동일한 전송속도, 인터페이스 형태는 MINI DIN 6핀(암컷 헤드)으로 컴퓨터 통신에 사용(엔지니어링 데이터 업로드/다운로드, OS 설치, 투명 기능)

7、기타 사양

부저 출력 : 단일 톤(길음, 짧음, 없음), 터치 키를 누르면 소리가 납니다.

보호 구조 : IP67f(JEM1030) 상당(전면부)

치수: 145(폭) x 76(높이) x 29.5(깊이) 밀리미터(수평으로 표시 시 설치 액세서리 제외)

패널 개구부 크기: 137(폭) x 66(높이) 밀리미터(수평으로 표시 시)

무게 : 약 0.3kg (설치 액세서리 제외)

해당 소프트웨어 패키지: GT Designer 3 버전 1.17T 이상

8、전력 매개변수

입력 전원 공급 전압: DC24V(+10% -15%), 리플 전압 200mV 이하

퓨즈: 내장형, 교체 불가, 0.5A

소비전력 : 백라이트 꺼짐 시 2.2W 이하(90mA/DC24V), 1.7W 이하(70mA/DC24V)

임펄스 전류: 18A(DC26.4V) 이하 1ms

허용 순간 정지 시간 : 5ms 이내

소음 방지 성능 : 소음 전압 1000Vp-p, 소음 진폭 1μs (30~100Hz 소음 주파수 시뮬레이션 실험 기준)

내전압 : AC500V 1분간 (GOT 전원단자와 접지단자 간)

절연저항 : DC500V 절연저항계로 측정한 값이며, 저항은 10MΩ 이상(GOT 전원단자와 접지단자 간)
