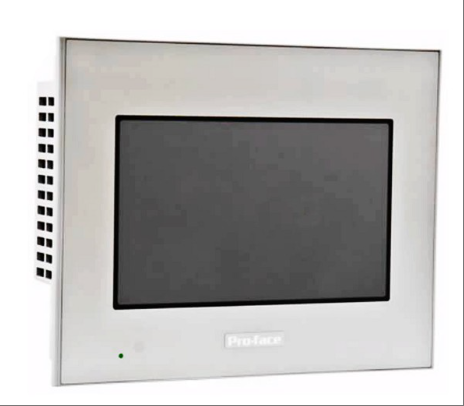

PFXGP4501TAAC
PFXGP4501TAAC는 산업 자동화를 위해 특별히 설계된 고성능 HMI(인간-기계 인터페이스) 장치입니다. 10.4인치 TFT 트루 컬러 LCD 화면(640×480 해상도, 65536컬러 디스플레이)과 고감도 저항막 방식 터치스크린을 탑재하여 선명한 시각적 경험과 정확한 조작 피드백을 제공합니다. 이더넷, RS-232/422/485, USB 등 다양한 통신 인터페이스를 갖추고 있어 다중 프로토콜 장치의 원활한 연결을 지원하며, 데이터 백업 및 프로그램 확장을 위한 SD 카드 슬롯을 제공합니다. IP65f 보호 등급, 넓은 작동 온도 범위(0℃~55℃), 진동 및 충격 방지 설계를 통해 혹독한 산업 환경에도 적합합니다. 또한 다국어 인터페이스, GP Pro EX 프로그래밍 도구, 실시간 클록 기능을 통합하여 직관적인 조작 인터페이스를 신속하게 구축하고 고장 경보 및 추세 분석과 같은 지능형 모니터링을 구현할 수 있습니다. 제조 생산 라인 제어, 에너지 장비 관리, 복잡한 공정 최적화 등에 널리 사용됩니다. 높은 안정성, 편리한 유지관리, 글로벌 안전인증(CE/UL/KC)을 획득하여 Industry 4.0시대의 생산 효율성과 시스템 안정성을 향상시키는 핵심적인 상호작용 단말기로 자리매김했습니다.
기술 사양 PFXGP4501TAAC
디스플레이 매개변수
디스플레이 화면 유형: TFT True Color LCD
디스플레이 화면 크기: 10.4인치
해상도: 640×480픽셀(VGA)
유효 디스플레이 면적: W211.2mm × H158.4mm
디스플레이 색상: 65536색(깜박임 없음)/16384색(깜박임 있음)
백라이트 : 백색 LED (사용자가 직접 교체할 수 없으므로 Pro face 지역 지점에 문의하세요)
밝기 조절: 16단계 (터치패널 또는 소프트웨어를 통해 조절 가능)
백라이트 수명: 50000시간 이상 (25℃에서 연속 작동 시 밝기가 원래 수준의 50%로 감소)
2. 터치 패널 매개변수
터치 패널 유형: 저항식(아날로그)
터치 패널 해상도: 1024 × 1024
터치 패널 수명: 1000000회 이상
3、인터페이스 매개변수
직렬 포트(COM1): 비동기 전송 RS-232C, 데이터 길이 7 또는 8비트, 정지 비트 1 또는 2비트, 패리티 없음, 홀수 또는 짝수, 데이터 전송 속도 2400bps ~ 115.2kbps, D-Sub 9핀(볼록) 커넥터
직렬 포트(COM2): 비동기 전송 RS-422/485, 데이터 길이 7 또는 8비트, 정지 비트 1 또는 2비트, 패리티 없음, 홀수 또는 짝수, 데이터 전송 속도 2400bps ~ 115.2kbps(옵션 187.5kbps MPI), D-Sub 9핀(볼록) 커넥터
이더넷(LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, RJ-45 커넥터 x 1
USB 인터페이스 : USB 2.0 (TYPE-A 커넥터) x 1, 전원 전압 DC 5V ± 5%, 출력 전류 500mA 이하, 통신 거리 5m 이하; 통신 거리 5m 이하인 USB 2.0 (Mini-B 커넥터) x 1도 있습니다.
4、저장 매개변수
제어 메모리 : 가변 영역 SRAM 64KB (교체 가능한 리튬 배터리가 있는 백업 메모리)
프로그램 영역 : FLASH EPROM 132KB (15000단계의 프로그램 저장 가능)
내부 메모리 : FLASH EPROM 32MB (논리 프로그램 영역 포함)
백업 메모리 : SRAM 320KB (교체형 리튬 배터리가 포함된 백업 메모리)
5、클럭 파라미터
시계 정확도: ± 65초/월(실온 및 전원 꺼짐 시 오차). 작동 환경 및 배터리 수명 변화에 따라 오차는 월 -380초에서 +90초까지 확대될 수 있습니다.
6、전기적 매개변수
입력 전압: AC100V ~ 240V
정격 전압: AC85V ~ 264V
정격 주파수: 50/60Hz
정격 주파수 범위: 47Hz ~ 63Hz
허용 전력 손실 : 1사이클 이내 (1초 이상 간격)
전력 소모량: 100Vac에서 44VA 미만, 240Vac에서 58VA 미만
순간 전류 : 30A 이하
절연 강도 : AC1500V, 20mA 1분 이내 (전원 단자와 FG 단자 간)
절연저항 : DC500V, 10MΩ 이상 (전원단자와 FG단자 간)
7. 환경 매개변수
작동 온도: 0℃ ~ 55℃
보관온도 : -20℃ ~ +60℃
작동 습도: 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도 39℃ 이하)
보관 습도 : 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도 39℃ 이하)
먼지 방지 : 0.1mg/m³ 이하 (단열 수준)
오염 수준: 2단계 오염
공기 질: 부식성 가스 없음
기압(작업고도): 800hPa ~ 1114hPa(고도 2000m 이하)
8. 기계적 매개변수
진동 방지 성능: IEC/EN61131-2 표준에 따라, 5Hz ~ 9Hz에서 단진폭 3.5mm, 9Hz ~ 150Hz에서 일정 가속도 9.8m/s², X, Y, Z축 각각 10회(100분)
충격 저항성: IEC/EN61131-2 표준 준수, 147m/s², X, Y, Z축 각각 3회
간섭 방지 성능: 간섭 전압 1500Vp-p, 펄스 주기 1µs, 상승 시간 1ns(노이즈 시뮬레이터를 통해)
정전기 방지 성능: 접촉 방전 6kV(IEC/EN61000-4-2,3 표준 준수)
보호 수준: IP65f NEMA # 250 TYPE 4X/13과 동일(전면 패널 설치 및 고정)
냉각 방식: 자연 공기 냉각
무게 : 2kg 이하 (본체만 해당)
치수: 폭 272.5mm × 높이 214.5mm × 깊이 57mm
패널 개구부 크기: W259mm × H201mm, 패널 두께 1.6~5mm
