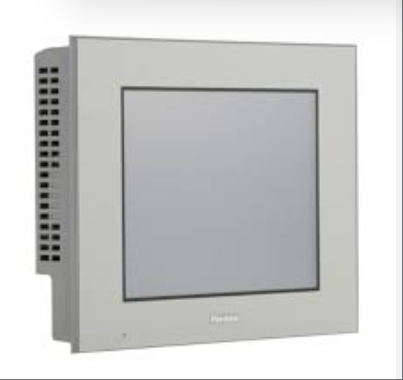

PFXGP4501TADW
PFXGP4501TADW는 혹독한 산업 환경에 맞춰 특별히 설계된 10.4인치 고성능 HMI(인간-기계 인터페이스)로, 고해상도 디스플레이, 강력한 간섭 방지 통신, 군용 등급 보호 기능을 결합했습니다. 65536 컬러 TFT 트루 컬러 LCD 화면(640×480 해상도)과 고정밀 저항식 터치스크린을 탑재하여 산업용 다중 광원 환경에서 선명한 시각화 작업을 지원합니다. 듀얼 통신 게이트웨이 아키텍처를 기반으로 10/100Mbps 이더넷, RS-232/422/485 3개 직렬 포트, USB 2.0 인터페이스를 통합하여 Modbus TCP/RTU, OPC UA, EtherNet/IP 등 주요 산업 프로토콜과 호환되며, PLC, 주파수 변환기, 센서 등 다양한 이기종 장치를 원활하게 연결하여 실시간 데이터 교환 및 크로스 플랫폼 제어를 구현합니다. 본체는 IP66f/NEMA 4X 완전 밀폐형 팬리스 설계를 채택하여 -20℃~60℃의 넓은 온도 범위 인증, MIL-STD-810G 진동 및 충격 테스트, 염수 분무 부식 방지 기능을 통과했습니다. 먼지, 기름 얼룩, 고습 등 극한 환경에서도 안정적으로 작동할 수 있습니다. GP Pro EX 개발 소프트웨어는 동적 추세 차트, 다단계 알람, 레시피 관리 등의 기능을 지원합니다. 중국어/영어/일본어 등 15개 언어를 포함한 다양한 언어 인터페이스를 신속하게 구축할 수 있으며, SD 카드 확장 슬롯을 통해 신속한 프로그램 업데이트 및 이력 데이터 보관이 가능합니다. CE/UL/cUL/ATEX/CCC 등 다국적 안전 인증 및 전자파 적합성(EMC) Class A 표준을 충족하는 이 모델은 석유화학, 조선, 광산 장비 등 중공업 분야에서 디지털 생산 라인 업그레이드, 장비 원격 운영 및 유지보수, 지능형 의사 결정을 위한 핵심적인 대화형 단말기로 자리매김했습니다.
기술 사양 PFXGP4501TADW
디스플레이 매개변수
디스플레이 화면 유형: TFT True Color LCD
디스플레이 화면 크기: 10.4인치
해상도: 640×480픽셀(VGA)
유효 디스플레이 면적: W211.2mm × H158.4mm
디스플레이 색상: 65536색(깜박임 없음)/16384색(깜박임 있음)
백라이트: 백색 LED
밝기 조절 : 레벨 8 (터치패널로 조절 가능)
백라이트 수명: 50000시간 이상 (25℃에서 연속 작동 시 밝기가 원래 수준의 50%로 감소)
2. 터치 패널 매개변수
터치 패널 유형: 저항식(아날로그)
터치 패널 해상도: 1024 × 1024
터치 패널 수명: 1000000회 이상
3、인터페이스 매개변수
직렬 포트(COM1): 비동기 전송 RS-232C, 데이터 길이 7 또는 8비트, 정지 비트 1 또는 2비트, 패리티 없음, 홀수 또는 짝수, 데이터 전송 속도 2400bps ~ 115.2kbps, D-Sub 9핀(볼록) 커넥터
직렬 포트(COM2): 비동기 전송 RS-422/485, 데이터 길이 7 또는 8비트, 정지 비트 1 또는 2비트, 패리티 없음, 홀수 또는 짝수, 데이터 전송 속도 2400bps ~ 115.2kbps(옵션 187.5kbps MPI), D-Sub 9핀(볼록) 커넥터
이더넷(LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, RJ-45 커넥터 x 1
USB 인터페이스:
USB 2.0 (TYPE-A 커넥터) x 1: 전원 전압 DC 5V ± 5%, 출력 전류 500mA 이하, 통신 거리 5m 이하
USB 2.0(Mini-B 커넥터) x 1: 통신거리 5m 이하
SD 카드 슬롯: 대용량 SD 카드 지원(구체적인 용량 제한은 명시적으로 언급되지 않았지만 일반적으로 32GB 이상을 지원함)
4、저장 매개변수
내부 메모리 : FLASH EPROM 16MB (논리 프로그램 영역 포함)
백업 메모리 : SRAM 128KB (교체 가능한 리튬 배터리가 포함된 백업 메모리)
프로그램 영역 : FLASH EPROM 132KB (15000단계의 프로그램 저장 가능)
5、클럭 파라미터
시계 정확도: ± 65초/월(실온 및 전원 꺼짐 시 오차). 작동 환경 및 배터리 수명 변화에 따라 오차는 월 -380초에서 +90초까지 확대될 수 있습니다.
6、전기적 매개변수
입력 전압: DC 24V
정격 전압: DC 19.2V ~ 28.8V
허용 전력 손실: 10ms 이하
전력 소비량: 17W 이하
순간 전류 : 30A 이하
절연 강도 : AC1000V, 20mA 1분 이내 (전원 단자와 FG 단자 간)
절연저항 : DC500V, 10MΩ 이상 (전원단자와 FG단자 간)
7. 환경 매개변수
작동 온도: 0℃ ~ 50℃
보관온도 : -20℃ ~ +60℃
작동 습도: 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도 39℃ 이하)
보관 습도 : 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도 39℃ 이하)
먼지 방지 : 0.1mg/m³ 이하 (단열 수준)
오염 수준: 2단계 오염
공기 질: 부식성 가스 없음
기압(작업고도): 800hPa ~ 1114hPa(고도 2000m 이하)
8. 기계적 매개변수
진동 방지 성능: IEC/EN61131-2 표준에 따라, 5Hz ~ 9Hz에서 단진폭 3.5mm, 9Hz ~ 150Hz에서 일정 가속도 9.8m/s², X, Y, Z축 각각 10회(100분)
충격 저항성: IEC/EN61131-2 표준 준수, 147m/s², X, Y, Z축 각각 3회
간섭 방지 성능: 간섭 전압 1000Vp-p, 펄스 주기 1μs, 상승 시간 1ns(노이즈 시뮬레이터를 통해)
정전기 방지 성능: 접촉 방전 6kV(IEC/EN61000-4-2, 레벨 3 표준 준수)
보호 수준: IP65f NEMA # 250 TYPE 4X/13과 동일(전면 패널 설치 및 고정)
냉각 방식: 자연 공기 냉각
무게 : 2.5kg 이하 (본체만 해당)
치수: 폭 315mm × 높이 241mm × 깊이 56mm
패널 개구부 크기: W301.5mm × H227.5mm, 패널 두께 1.6~5mm
