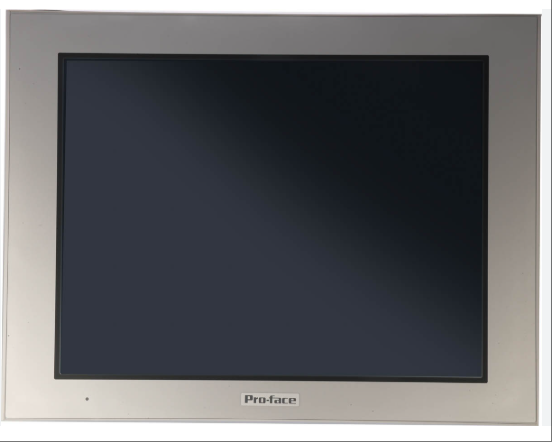

PFXGP4601TAA
PFXGP4601TAA 모델은 12.1인치 고성능 산업용 HMI(인간-기계 인터페이스)로, 800 x 600 픽셀 해상도의 65536 컬러 TFT 트루 컬러 LCD 디스플레이를 탑재하여 사용자에게 선명하고 섬세한 시각적 경험을 제공합니다. 고정밀 저항막 터치스크린을 탑재하여 멀티 터치(싱글 터치)를 지원하며, 민감하고 내구성이 뛰어난 작동으로 산업 현장의 복잡한 작업에 적합합니다. DC 24V의 넓은 전압 입력을 지원하며, 32MB의 저장 공간과 132KB의 로직 프로그램 영역을 내장하고 있습니다. RS-232C, RS-422/485 직렬 포트, 10/100Mbps 이더넷 인터페이스를 통해 다중 프로토콜 장치 연결을 지원합니다. 또한 USB 2.0 및 SD 카드 슬롯을 갖추고 있어 빠른 데이터 전송 및 확장 요구를 충족합니다. IP65f 보호 등급과 완전 밀폐형 팬리스 설계로 먼지, 기름 오염, 진동에 강합니다. 작동 온도 범위는 0℃~55℃이며, CE, UL, cUL 등 국제 안전 인증을 획득했습니다. 중공업 현장의 실시간 모니터링, 고장 진단, 원격 작동 및 유지보수에 적합하며, 에너지, 제조, 조선 등 다양한 분야의 디지털 업그레이드에 이상적인 대화형 단말기입니다.
기술 사양 PFXGP4601TAA
디스플레이 매개변수
디스플레이 화면 유형: TFT True Color LCD
디스플레이 크기: 12.1인치
해상도: 800 × 600 픽셀(SVGA)
유효 디스플레이 면적: W246.0mm × H184.5mm
디스플레이 색상: 65536색
백라이트 : 백색 LED (사용자가 교체할 수 없음)
백라이트 수명: 50000시간 이상 (25℃에서 연속 작동 시 밝기가 원래 수준의 50%로 감소)
밝기 조절 : 밝기 조절 기능 지원
2. 터치 패널 매개변수
터치 패널 유형: 저항식(아날로그, 단일 터치)
터치 패널 해상도: 1024 × 1024
터치 패널 수명: 1000000회 이상
3、인터페이스 매개변수
시리얼 포트(COM1) : 비동기 전송 RS-232C, 데이터 전송 속도 2400bps ~ 115200bps
직렬 포트(COM2): 비동기 전송 RS-422/485, 데이터 전송 속도 2400bps ~ 115200bps
이더넷(LAN): 10BASE-T/100BASE-TX 지원
USB 인터페이스: USB 2.0(TYPE-A 커넥터) x 1, USB 2.0(Mini-B 커넥터) x 1
SD 카드 슬롯: SD 카드 지원
4、저장 매개변수
애플리케이션 저장공간 : 32MB (논리 프로그램 영역 포함)
논리 프로그램 공간: 132KB
백업 저장공간: 320KB(SRAM, 교체 가능한 리튬 배터리가 있는 백업 메모리)
가변 영역 : 64KB (SRAM, 교체 가능한 리튬 배터리로 백업)
5、전기적 매개변수
입력 전압: DC 24V
정격 전압: DC 19.2V ~ 28.8V
허용 전력 손실: 10ms 이하
전력 소비량: 17W 이하
절연 강도 : AC1000V, 20mA 1분 이내 (전원 단자와 FG 단자 간)
절연저항 : DC500V, 10MΩ 이상 (전원단자와 FG단자 간)
6. 환경 매개변수
작동 온도: 0℃ ~ 55℃
보관온도 : -20℃ ~ +60℃
작동 습도: 10% RH ~ 90% RH (결로 없음)
보관 습도: 10% RH ~ 90% RH (결로 현상 없음)
먼지 방지 : 0.1mg/m³ 이하 (단열 수준)
오염 수준: 2단계 오염
공기 질: 부식성 가스 없음
기압(작업고도): 800hPa ~ 1114hPa(고도 2000m 이하)
7. 기계적 매개변수
진동 방지 성능: IEC/EN61131-2 표준에 따름
충격 저항성: IEC/EN61131-2 표준 준수
간섭 방지 성능: 간섭 전압 1000Vp-p, 펄스 주기 1µs, 상승 시간 1ns
정전기 방지 성능: 접촉 방전 6kV
보호 수준: IP65f NEMA # 250 TYPE 4X/13(설치 및 고정 후 전면 패널)
냉각 방식: 자연 공기 냉각
무게 : 2.5kg 이하
치수: 폭 315mm × 높이 241mm × 깊이 56mm
패널 개구부 크기: W301.5mm × H227.5mm
