PFXGP4601TAD

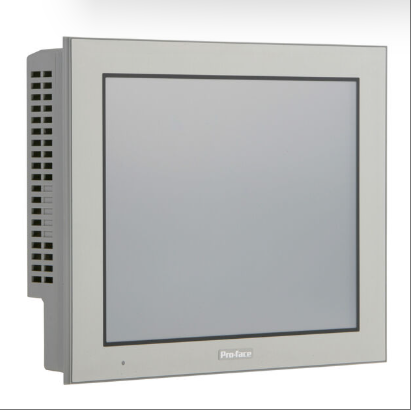

PFXGP4601TAD 모델은 12.1인치 고성능 HMI(인간-기계 인터페이스)로, 65536 컬러 TFT 트루 컬러 LCD 디스플레이 화면(해상도 800 x 600 픽셀)과 고정밀 저항식 터치스크린, 16단계 밝기 조절 기능을 탑재하여 복잡한 산업 환경에서도 선명하고 섬세한 시각적 경험을 제공합니다. DC24V의 넓은 전압 입력을 지원하며, 32MB의 저장 공간과 132KB의 논리 프로그램 영역을 내장하고 있습니다. RS-232C, RS-422/485 직렬 포트, 10/100Mbps 이더넷 인터페이스를 통해 다중 프로토콜 장치 연결을 지원합니다. USB 2.0 및 SD 카드 슬롯을 탑재하여 빠른 데이터 전송 및 확장을 지원합니다. IP65f 보호 등급과 완전 밀폐형 팬리스 설계로 먼지, 기름 얼룩, 진동에 강합니다. 작동 온도 범위는 0℃~50℃이며, CE, UL, cUL 등 국제 안전 인증을 획득했습니다. 중공업 현장의 실시간 모니터링, 고장 진단, 원격 운영 및 유지보수에 적합합니다. GP Pro EX 개발 소프트웨어를 사용하면 다국어 인터페이스(일본어, 중국어 간체 등 지원)를 신속하게 구축하고, 애니메이션 및 추세 차트와 같은 기능을 활용하여 장치 상태 시각화 및 지능형 관리를 구현할 수 있습니다. 에너지, 제조, 조선 등 다양한 분야의 디지털 업그레이드를 위한 핵심적인 인터랙티브 터미널로 자리매김할 수 있습니다.
기술 사양 PFXGP4601TAD
디스플레이 매개변수
디스플레이 화면 유형: TFT True Color LCD
디스플레이 크기: 12.1인치
해상도: 800 × 600 픽셀(SVGA)
유효 디스플레이 면적: W246.0mm × H184.5mm
디스플레이 색상: 65536색(깜박임 없음)/16384색(깜박임 있음)
백라이트 : 백색 LED (사용자가 직접 교체할 수 없으며, 교체가 필요한 경우 지역 Pro face 지점에 문의하세요)
백라이트 수명: 50000시간 이상 (25℃에서 연속 작동 시 밝기가 원래 수준의 50%로 감소)
밝기 조절: 16단계 (터치패널 또는 소프트웨어를 통해 조절 가능)
2. 터치 패널 매개변수
터치 패널 유형: 저항식(아날로그, 단일 터치)
터치 패널 해상도: 1024 × 1024
터치 패널 수명: 1000000회 이상
언어 글꼴: 일본어(607개의 비중국어 문자를 포함하여 6962개의 문자, JIS 표준 1&2 준수), ANK(158개의 문자, 다운로드 가능한 한국어, 간체 중국어, 번체 중국어 글꼴) 지원
3、인터페이스 매개변수
직렬 포트(COM1): 비동기 전송 RS-232C, 데이터 길이 7 또는 8비트, 정지 비트 1 또는 2비트, 패리티 없음, 홀수 또는 짝수, 데이터 전송 속도 2400bps ~ 115200bps, D-Sub 9핀(볼록) 커넥터
직렬 포트(COM2): 비동기 전송 RS-422/485, 데이터 길이 7 또는 8비트, 정지 비트 1 또는 2비트, 패리티 없음, 홀수 또는 짝수, 데이터 전송 속도 2400bps ~ 115200bps(옵션 187.5kbps MPI), D-Sub 9핀(볼록) 커넥터
이더넷(LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, RJ-45 커넥터 x 1
USB 인터페이스:
USB 2.0 (TYPE-A 커넥터) x 1: 전원 전압 DC 5V ± 5%, 출력 전류 500mA 이하, 통신 거리 5m 이하
USB 2.0(Mini-B 커넥터) x 1: 통신거리 5m 이하
SD 카드 슬롯: SD 카드 지원(최대 32GB)
4、저장 매개변수
애플리케이션 저장공간 : 32MB (FLASH EPROM, 로직 프로그램 영역 포함)
논리 프로그램 공간: 132KB(FLASH EPROM, 15000단계의 프로그램 수용 가능)
백업 저장공간: 320KB(SRAM, 교체 가능한 리튬 배터리가 있는 백업 메모리)
가변 영역 : 64KB (SRAM, 교체 가능한 리튬 배터리로 백업)
5、전기적 매개변수
입력 전압: DC 24V
정격 전압: DC 19.2V ~ 28.8V
허용 전력 손실: 10ms 이하
전력 소비량: 17W 이하
순간 전류 : 30A 이하
절연 강도 : AC1000V, 20mA 1분 이내 (전원 단자와 FG 단자 간)
절연저항 : DC500V, 10MΩ 이상 (전원단자와 FG단자 간)
6. 환경 매개변수
작동 온도: 0℃ ~ 55℃
보관온도 : -20℃ ~ +60℃
작동 습도: 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도: 39℃ 이하)
보관 습도 : 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도 : 39℃ 이하)
먼지 방지 : 0.1mg/m³ 이하 (단열 수준)
오염 수준: 2단계 오염
공기 질: 부식성 가스 없음
기압(작업고도): 800hPa ~ 1114hPa(고도 2000m 이하)
7. 기계적 매개변수
진동 방지 성능: IEC/EN61131-2 표준에 따라, 5Hz ~ 9Hz에서 단진폭 3.5mm, 9Hz ~ 150Hz에서 일정 가속도 9.8m/s², X, Y, Z축 각각 10회(100분)
충격 저항성: IEC/EN61131-2 표준 준수, 147m/s², X, Y, Z축 각각 3회
간섭 방지 성능: 간섭 전압 1000Vp-p, 펄스 주기 1µs, 상승 시간 1ns(노이즈 시뮬레이터를 통해)
정전기 방지 성능: 접촉 방전 6kV(IEC/EN61000-4-2, 레벨 3 표준 준수)
보호 수준: IP65f NEMA # 250 TYPE 4X/13과 동일(전면 패널 설치 및 고정)
냉각 방식: 자연 공기 냉각
무게 : 2.5kg 이하 (본체만 해당)
치수: 폭 315mm × 높이 241mm × 깊이 56mm
패널 개구부 크기: W301.5mm × H227.5mm, 패널 두께 1.6~5mm
