6ES7400-0HR51-4AB0

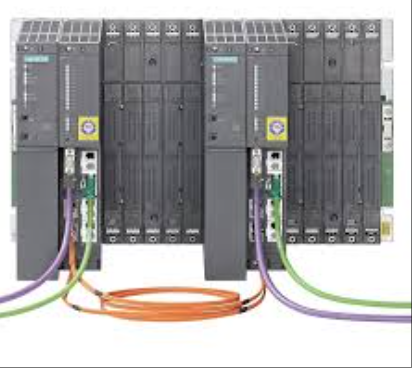

6ES7400-0HR51-4AB0 모델 제품은 SIMATIC S7-400H 시스템용 고가용성 이중화 컨트롤러 키트입니다. 듀얼 CPU 412-5H 이중화 아키텍처를 채택하고 UR2-H 통신 모듈 1개, PS 405 10A 전력 모듈 2개(DC 24/48/60V 광범위 전압 입력 지원), 동기화 모듈 4개, 그리고 1m 동기 케이블 2개를 통합하여 CPU 레벨의 상시 대기 스위칭 및 밀리초 단위의 장애 복구를 구현합니다. 이 키트는 PROFIBUS DP/PROFINET IO 프로토콜을 사용하여 고신뢰성 산업용 네트워크를 구축하고, 클록 동기화 및 데이터 미러링 기능을 지원하며, 엄격한 시스템 연속성이 요구되는 공정 산업 및 철도 운송과 같은 시나리오에 적합합니다. 모듈형 설계는 S7-400 시리즈 I/O 모듈과 호환되며, 레일 설치를 통해 컴팩트한 레이아웃을 구현할 수 있습니다. TIA Portal 엔지니어링 플랫폼과 함께 사용하면 하드웨어 구성부터 오류 진단까지 전체 수명 주기 관리를 완료할 수 있으며, IEC 61508 SIL 3 기능 안전 표준을 준수하고 완벽한 중복 시스템 인증 문서를 제공할 수 있습니다.
기술 사양 6ES7400-0HR51-4AB0
하드웨어 구성
CPU 모듈: 고가용성 제어를 위한 2개의 중복 프로세서 412-5H를 포함하고 자동 장애 전환을 지원합니다.
통신 모듈: 중복 CPU 간 데이터 교환을 동기화하기 위한 UR2-H 통신 모듈 1개가 장착되어 있습니다.
전원 모듈: 2개의 PS 405 10A 전원 모듈과 통합되어 DC 24/48/60V의 광범위한 전압 입력을 지원하고 중복 전원 공급을 보장합니다.
동기화 모듈 및 케이블: CPU 간 실시간 및 안정적인 데이터 동기화를 보장하기 위해 4개의 동기화 모듈과 2개의 1미터 동기화 케이블이 포함되어 있습니다.
백업 배터리: 정전 시 RAM 데이터를 보호하고 데이터 손실을 방지하기 위해 4개의 백업 배터리가 장착되어 있습니다.
2. 성능 매개변수
저장 용량: CPU 412-5H는 복잡한 제어 프로그램의 요구 사항을 충족시키기 위해 1MB의 작업 메모리(512KB 코드+512KB 데이터)를 갖추고 있습니다.
처리 속도: 비트 처리 속도는 31.25ns로 고속 논리 연산과 실시간 제어 기능을 보장합니다.
통신 인터페이스: MPI/DP, PROFIBUS DP, PROFINET 인터페이스와 2개의 전용 동기화 모듈 인터페이스가 통합되어 다중 프로토콜 통신과 중복 동기화를 지원합니다.
3. 환경 적응성
작동 온도: 0°C에서 60°C까지 광범위한 온도 작동을 지원하므로 고온 산업 환경에 적합합니다.
보호 수준: 모듈 보호 수준은 IP20으로 제어 캐비닛 내부에 설치하는 데 적합합니다.
기계 구조: 모듈형 설계로 DIN 레일 설치를 지원하며, 시스템 확장 및 유지관리에 편리합니다.
4、기능적 특성
중복 기능: 듀얼 CPU 핫 스탠바이 및 동기화 모듈을 통해 밀리초 수준의 오류 전환이 가능해져 지속적인 시스템 작동이 보장됩니다.
시계 동기화: 분산 시스템에서 시간 일관성을 보장하기 위해 고정밀 시계 동기화를 지원합니다.
진단 기능: 실시간 진단 기능을 제공하고, CPU, 전원 공급 장치, 통신 등 모듈의 상태를 모니터링하여 오류를 빠르게 찾을 수 있습니다.
5. 호환성 및 확장성
시스템 호환성: S7-400 시리즈 I/O 모듈 및 기능 모듈과 완벽하게 통합되어 분산 I/O 아키텍처를 지원합니다.
확장성: 다양한 규모의 애플리케이션 요구 사항을 충족하기 위해 랙 확장을 통해 I/O 포인트를 늘릴 수 있습니다.
프로그래밍 지원: TIA Portal 엔지니어링 플랫폼과 호환되며 LAD, STL, SCL 등 다양한 프로그래밍 언어를 지원합니다.
6. 인증 및 표준
안전 인증: IEC 61508 SIL 3 기능 안전 표준을 준수하므로 높은 안전 요구 사항이 있는 산업 시나리오에 적합합니다.
환경 규정 준수: RoHS 지침을 준수하여 제품의 환경 규정 준수를 보장합니다.
전자파 적합성: EN 55032 Class B 등의 표준을 통해 강력한 간섭 방지 능력을 갖추고 있습니다.
