SIEMENS 6ES7421-1BL00-0AA0 새 제품 및 정품 고품질

6ES7421-1BL00-0AA0

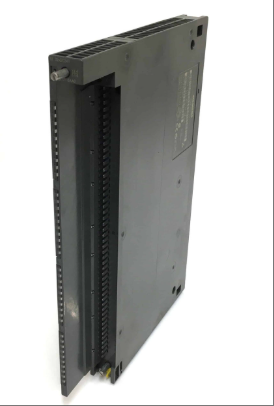

6ES7421-1BL00-0AA0 모델 제품은 산업 자동화 시나리오를 위해 특별히 설계된 SIMATIC S7-400 시리즈 디지털 입력 모듈(DI 모듈)입니다. 32채널 디지털 신호 수집을 지원하고 24V DC 표준 입력 신호를 처리할 수 있습니다. 다양한 센서, 스위치 또는 근접 스위치 연결에 적합합니다. 핵심 기능으로는 광전자 절연 설계, 현장 전기 노이즈 간섭을 효과적으로 억제하고 신호 전송 안정성을 보장하는 것이 있습니다. 컴팩트한 모듈형 구조는 S7-400 시리즈 PLC 랙과 호환되며 빠른 유지 보수 및 확장을 위해 핫 스왑 작동을 지원합니다. 이 모듈은 현장 배선 프로세스를 단순화하기 위해 전면 커넥터 배선 방식을 채택했으며, 채널 레벨 상태 표시등이 장착되어 있어 입력 신호 상태를 실시간으로 모니터링하고 단선 및 단락과 같은 오류를 진단할 수 있습니다. 이 제품은 IP20 보호 수준을 충족하며 제어 캐비닛 내부에 설치하기에 적합합니다. 작동 온도 범위는 0°C ~ 60°C이며, 보관 온도 범위는 -40°C ~ 70°C입니다. CE 및 UL과 같은 국제 인증을 획득하여 복잡한 산업 환경에서도 안정적인 작동을 보장합니다. 높은 채널 밀도와 간섭 방지 기능으로 제조, 공정 제어, 빌딩 자동화 등 다양한 분야에서 널리 사용되며, 다양한 환경에서 디지털 신호 수집 정확도 및 신뢰성에 대한 엄격한 요구 사항을 충족합니다.

기술 사양 6ES7421-1BL00-0AA0

기본 정보

제품 유형: 디지털 입력 모듈

시리즈: SIMATIC S7-400

모듈 모델: 6ES7421-1BL00-0AA0

2. 전기적 매개변수

입력 포인트 : 32 포인트 (동시에 32개의 디지털 신호를 수집 가능)

입력 전압: 24V DC(직류)

입력 전류:

신호 "0"일 때 허용 가능한 최대 폐쇄 회로 전류(일반적인 값)

신호가 "1"일 때 일반적인 작동 전류는 7mA입니다.

입력 지연: "0"에서 "1" 또는 "1"에서 "0"으로 신호 변환 시간, 특정 매개변수는 자세한 데이터 표(최소/최대 지연 시간 등)를 참조해야 함

백플레인 버스 전원 공급: 백플레인 버스에서 DC 5V 전원 공급, 최대 전류 소비 20mA

전력 손실: 일반적인 값 6.5W

전기적 절연: 채널 간 및 채널과 백플레인 버스 간에 500V AC의 절연 테스트 전압을 사용하여 잠재적 절연이 달성됩니다.

3. 기계적 매개변수

설치 방법 : DIN 레일 설치 지원, S7-400 시리즈 PLC 랙과 호환

모듈 크기: 약 40mm(폭) x 125mm(높이) x 120mm(깊이)

무게 : 약 0.446kg (실제 제품에 따라 다름)

4. 환경 조건

작동 온도: 0°C ~ 60°C

보관 온도: -40°C ~ 70°C

상대 습도: 5% ~ 95% (결로 없음)

5. 기능적 특성

진단 기능: 채널 수준 진단을 지원하고 LED 표시등을 통해 입력 상태(신호 "0"/"1"), 단선 또는 단락 오류를 표시할 수 있습니다.

연결방식 : 현장 배선 및 유지보수가 용이한 전면 커넥터 배선방식 채택

신호 유형: IEC 61131 표준을 준수하는 센서, 스위치 또는 근접 스위치에 연결 가능

표시등: LED 상태 표시등이 장착되어 있어 모듈 작동 상태에 대한 실시간 피드백을 제공합니다.

6. 인증 및 표준

안전인증 : CE인증, UL인증

규정 준수: RoHS 지침 요구 사항을 준수하여 환경 규정 준수를 보장합니다.

7. 기타 특징

채널 밀도: 고밀도 설계로 제어 캐비닛 공간 절약

간섭 방지 기능: 복잡한 산업 환경에 적합한 전자파 적합성 설계를 갖추고 있습니다.

호환성: S7-400 시리즈 PLC 및 기타 Siemens 자동화 제품과의 원활한 통합
