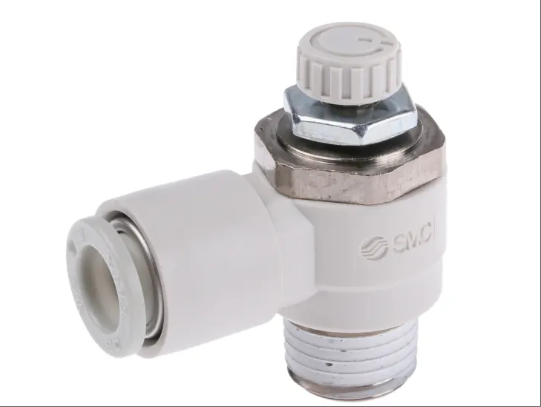

AS2201F-02-08S
AS2201F-02-08S 모델은 AS 시리즈에 속하는 속도 제어 밸브입니다. 푸시 잠금 설계를 채택하여 니들 밸브 잠금 작동의 편의성을 향상시켰습니다. 또한, 대형 핸드휠 디자인은 작동 경험을 더욱 최적화합니다. 이 제품은 밀봉 성능을 향상시키기 위한 실란트 사양을 갖추고 있으며, 360° 자유 배관을 지원합니다. 다양한 유형의 피팅에 맞게 조정하여 다양한 설치 요구 사항을 충족할 수 있습니다. 인터페이스 설계 측면에서 공기 흡입구는 R1/4 외부 나사산이고 공기 배출구는 8mm 파이프 직경과 호환됩니다. 동시에 강력한 호환성을 위해 R1/4 외부 나사산 인터페이스가 제공됩니다. 이 모델은 배기 스로틀링을 통해 유량을 제어하며, 이는 공압 시스템에서 실린더의 이동 속도 조정에 적합하며, 특히 액추에이터의 이동 속도를 정밀하게 제어해야 할 때 유용합니다. 컴팩트한 구조와 낮은 유동 저항은 공기 흐름 회로를 단순화하고 시스템 효율을 향상시킵니다.
기술 사양 AS2201F-02-08S
인프라 매개변수
모델: AS2201F-02-08S
시리즈: AS 시리즈
설치방식 : 직접설치, L자형 브라켓 설치, DIN레일 설치, 홀더 설치 등 다양한 형태를 지원하여 다양한 기기 레이아웃에 유연하게 대응 가능합니다.
밸브 본체 구조: 금속 밸브 본체 엘보 디자인을 채택하고, 퀵 체인지 조인트 구조를 내장하여 파이프라인 연결의 편의성을 향상시켰습니다.
가벼운 디자인: 초기 제품에 비해 무게를 30% 줄이고 장비 통합 효율성을 최적화했습니다.
2. 성능 매개변수
제어 방식: 배기 유량 조절은 배기 유량을 조절하여 실린더 이동 속도를 정밀하게 제어하는 방식입니다.
나사 크기: 입구와 출구 모두 표준 공압 배관 시스템에 적합한 R1/4 외부 나사 인터페이스를 사용합니다.
파이프 연결 직경: 공기 배출구는 Φ 8mm의 직경을 지원하여 기존 파이프 연결 요구 사항을 충족합니다.
밀봉 사양: 인터페이스 밀봉 성능을 향상하고 누출 위험을 줄이기 위한 표준 밀봉제 코팅입니다.
흐름 특성: 구조가 간단하고 저항이 낮아 공기 흐름 회로의 설계를 단순화하고 시스템 응답 속도를 향상시킬 수 있습니다.
3、운영 매개변수
압력 범위: 0.1-1.0MPa, 대부분 산업용 공압 시스템 압력 요구 사항에 적합합니다.
조정 방법: 핸드휠을 돌려 유량을 조절하고, 시계 방향으로 돌려 스로틀 밸브를 서서히 닫습니다.
조정 범위: 조정 회전 수는 바늘 밸브 어셈블리의 손상을 방지하기 위해 설정 값을 초과해서는 안 됩니다.
응답 특성: 응답 시간을 단축하기 위해 실린더 근처에 설치하는 것이 좋습니다. 배관 용량이 실린더 용량을 초과하면 속도 제어 정확도에 영향을 미칠 수 있습니다.
4、환경적 매개변수
작동 온도 범위: -10℃ ~ 60℃로 기존 산업 환경의 요구 사항을 충족합니다.
보호 기능: 비전해 니켈 도금 표면 처리로 내식성이 강화되고 서비스 수명이 연장됩니다.
5、설치 및 유지 보수 매개변수
설치 사양: 배관을 미리 청소하고, 유체 흐름 방향 표시를 확인하고, 역설치를 피해야 합니다.
토크 기준: 조인트 나사산을 수동으로 사전 조인 후, 도구를 사용하여 2~3회전 더 조여줍니다.
밀봉 관리: 파이프 나사산에 도포된 밀봉제는 2~3회 재사용이 가능하며, 과도하게 조이면 밀봉제가 밀려나올 수 있습니다.
유지관리 사항: 니들 밸브 구성 요소의 마모를 정기적으로 점검하고 속도 제어 밸브를 차단 밸브로 사용하지 마십시오.
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
