CDQ2B 25-15 DZ

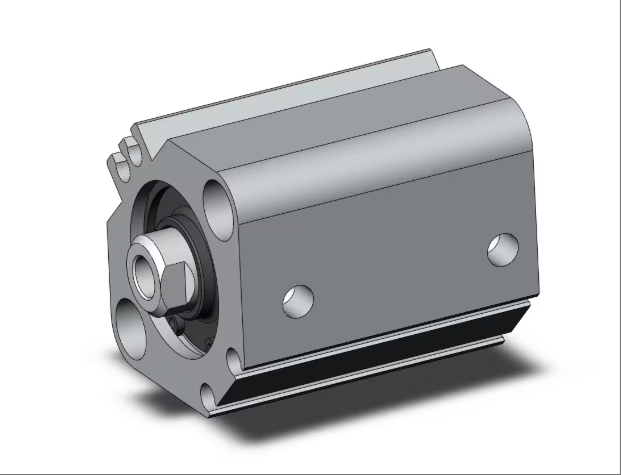

CDQ2B25-15DZ 모델은 CQ2 시리즈에 속하는 박형 실린더입니다. 싱글 로드 복동 설계를 채택하여 압축 공기 구동을 통해 피스톤의 양방향 직선 운동을 구현합니다. 실린더 직경은 25mm, 스트로크는 15mm이며, 주요 재질은 알루미늄 합금으로, 경량성과 고강도 특성을 결합하여 콤팩트한 공간 배치 요건을 충족합니다. 실린더에는 마그네틱 링이 장착되어 있어 마그네틱 스위치(별도 장착 필요)의 설치를 지원하여 위치 검출 기능을 쉽게 구현할 수 있습니다. 관통 구멍 표준 설치 방식을 채택하여 장비 표면에 쉽게 고정할 수 있습니다. 이 제품은 쿠션 설계를 통해 피스톤 로드 충격 소음을 줄이고 수명을 연장합니다. 작동 온도 범위는 -10℃ ~ 60℃이며, 최대 내압은 1.0MPa입니다. 구동 매체로 공기를 사용하며 추가 윤활이 필요하지 않아 유지 보수가 편리합니다. 또한, 자기 스위치 설치 슬롯 설계를 통해 Φ 12~Φ 25 실린더 직경 단면의 양쪽 또는 Φ 32~Φ 100 실린더 직경 단면의 네 면 모두에 소형 자기 스위치를 설치할 수 있으며, 자기 스위치가 표면에서 돌출되지 않아 공간 활용도와 시스템 통합성이 더욱 향상됩니다. 엄격한 장비 소형화 및 원활한 작동이 요구되는 전자 제조 및 포장 기계와 같은 산업 현장에서 널리 사용됩니다.
기술 사양 CDQ2B 25-15 DZ
인프라 매개변수
모델: CDQ2B25-15DZ
시리즈: CQ2 시리즈
액션 모드: 더블 액션, 싱글 로드
실린더 직경: 25mm
여정: 15mm
설치 방법: 관통 구멍(표준) 설치, 모델 식별의 "B"는 이 설치 형태를 나타내며 통합 및 설치가 쉽습니다.
내장형 자석 링: 모델의 "D"는 실린더에 내장형 자석 링이 있다는 것을 나타내며, 이는 자석 스위치의 설치를 지원하고 위치 감지 기능을 용이하게 합니다.
자기 스위치 설치 슬롯: Z는 자기 스위치 설치 슬롯의 형태를 나타내며, Φ 12- Φ 25 실린더 직경 부분에서는 2면 설치를 지원하고 Φ 32- Φ 100 실린더 직경 부분에서는 4면 설치를 지원하며, 자기 스위치가 표면에서 돌출되지 않아 공간 활용도가 향상됩니다.
2. 성능 매개변수
사용 유체: 공기
내압성 시험 압력 : 1.5MPa
최대 작동 압력 : 1.0MPa
최소 작동 압력: 0.05MPa
환경 및 유체 온도:
자석스위치가 없는 경우 : -10℃ ~ 70℃ (동결되지 않은 상태)
자석 스위치 장착 시: -10℃ ~ 60℃ (동결되지 않은 상태)
윤활 : 필요 없음
피스톤 속도: 50-500mm/s
이동 허용 오차: 0~1mm
인터페이스 구경: M5×0.8, 1/8, 1/4, 3/8 등 다양한 사양을 제공하여 다양한 배관 요구 사항을 충족합니다.
막대 끝 나사산:
유형: M(외부 나사)
크기: M6 × 1.0
3、재료 및 구조
로드 사이드 실린더 헤드 소재: 알루미늄 합금
실린더 재질 : 알루미늄 합금
피스톤로드 재질: 스테인리스 스틸
피스톤 재질 : 알루미늄 합금
로드 엔드 너트 재질: 탄소강
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

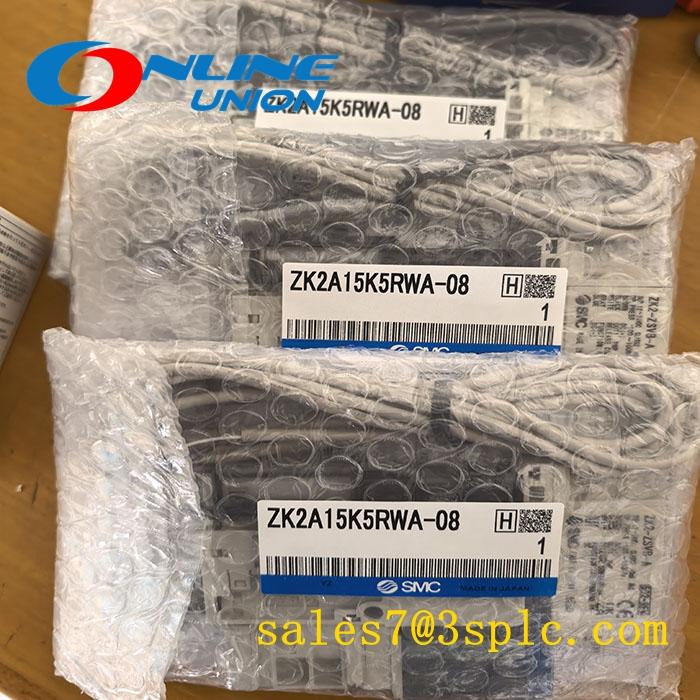

포장 및 배송:
