SMC CD85N16-40-B 새 제품 및 정품 고품질

CD85N16-40-B

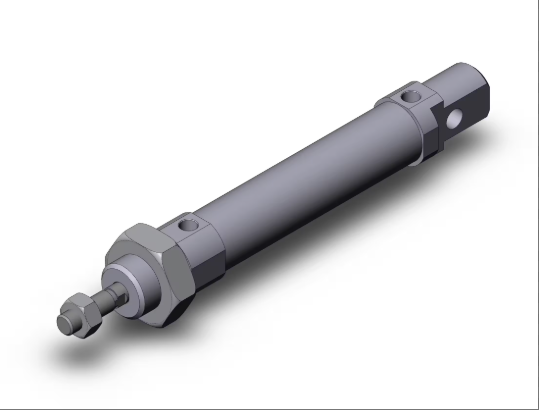

CD85N16-40-B 모델은 ISO 표준을 준수하는 단축 복동 실린더입니다. 얇은 원통형, 실린더 직경 16mm, 스트로크 40mm의 콤팩트한 디자인을 채택했습니다. 주요 재질은 경량성과 고강도 특성을 겸비한 알루미늄 합금으로, 공간이 제한된 자동화 장비에 적합합니다. 내장된 자석 링은 자석 스위치 설치를 지원하여 위치 감지 기능을 쉽게 구현할 수 있도록 합니다. 이중 굽힘 양극 산화 처리된 알루미늄 엔드 캡, 스테인리스 스틸 슬리브 및 피스톤 로드 구조를 채택하여 내식성과 내진성을 향상시켰으며, 특히 먼지가 많거나 습한 환경에 적합합니다. 실린더에는 피스톤 로드 잠금 너트와 엔드 마운팅 너트가 장착되어 있어 설치 과정이 간소화되었습니다. 저마찰 합성 고무 개스킷 씰이 내장되어 최대 1500mm/s의 작동 속도를 제공하여 고속 왕복 운동의 요구 사항을 충족합니다. 본 제품은 M5 × 0.8 나사산 인터페이스와 호환되며, 작동 온도 범위는 -20℃ ~ 80℃이고 최대 내압은 1.0MPa입니다. 크래시 패드와 쿠션 설계를 통해 충격 소음을 줄여주며, 장비 소형화 및 원활한 작동에 대한 엄격한 요구 사항이 요구되는 전자 제조 및 포장 기계와 같은 산업 현장에서 널리 사용됩니다.

기술 사양 CD85N16-40-B

인프라 매개변수

모델: CD85N16-40-B

시리즈 : C85 시리즈, ISO 6432 표준 준수

실린더 직경: 16mm

여정: 40mm

주요 소재: 스테인리스 스틸 피스톤 로드와 이중 굽힘 산화피막 알루미늄 엔드 캡으로 제작되어 내식성과 방진성이 뛰어나 먼지가 많은 환경에서 사용하기에 적합합니다.

설치방법 : 기본형(단일 귀걸이 일체형도 가능), 설치가 간편하고 공간절약이 가능합니다.

밀봉 형태: 합성 고무 개스킷 밀봉 내장, 마찰이 적은 설계, 원활한 작동.

2. 성능 매개변수

작동 모드: 이중 작동, 압축 공기를 통해 피스톤의 양방향 선형 운동을 달성합니다.

작업 압력 범위:

최소 작동 압력: 0.05MPa

최대 작동 압력 : 1.0MPa

보장된 내압력: 1.5MPa

작동 온도 범위: -10℃ ~ 60℃, 기존 산업 환경의 온도 변화에 적응할 수 있습니다.

유체(공기)를 사용하므로 추가 윤활이 필요 없어 유지관리 과정이 간소화됩니다.

버퍼 형태: 쿠션 버퍼(표준)로 피스톤 로드 충격 소음을 줄이고 실린더 수명을 연장합니다.

피스톤 속도 범위: 50mm/s ~ 1500mm/s, 고속 또는 저속 작업 조건을 지원하고 다양한 모션 리듬 요구 사항에 적응합니다.

허용 이동 길이 편차: 0mm, 반복적인 위치 결정 정확도를 보장합니다.

3、인터페이스 및 설치 매개변수

파이프 직경(공기압 포트): M5 × 0.8, 표준 공압 파이프라인 인터페이스와 호환됩니다.

관통 구멍 나사 유형: M형 나사, 조인트나 밸브 그룹과 연결하기 쉽습니다.

로드 끝 모양: 외부 나사, M6 × 1 크기로 부하와의 연결이 용이합니다.

자석 스위치 호환성: 비자성 스위치(자기 링 모델 D 내장)는 위치 감지 기능을 구현하기 위해 추가적인 자기 센서가 필요합니다.

자석스위치 설치방식 : 스틸스트립 설치형(B형)으로 자석스위치 위치 조절이 용이합니다.

4、액세서리 및 액세서리

피스톤 로드 잠금 너트: 피스톤 로드 위치를 쉽게 고정하기 위해 포함되어 있습니다.

끝 설치 너트: 설치 과정을 단순화하기 위해 포함되었습니다.
