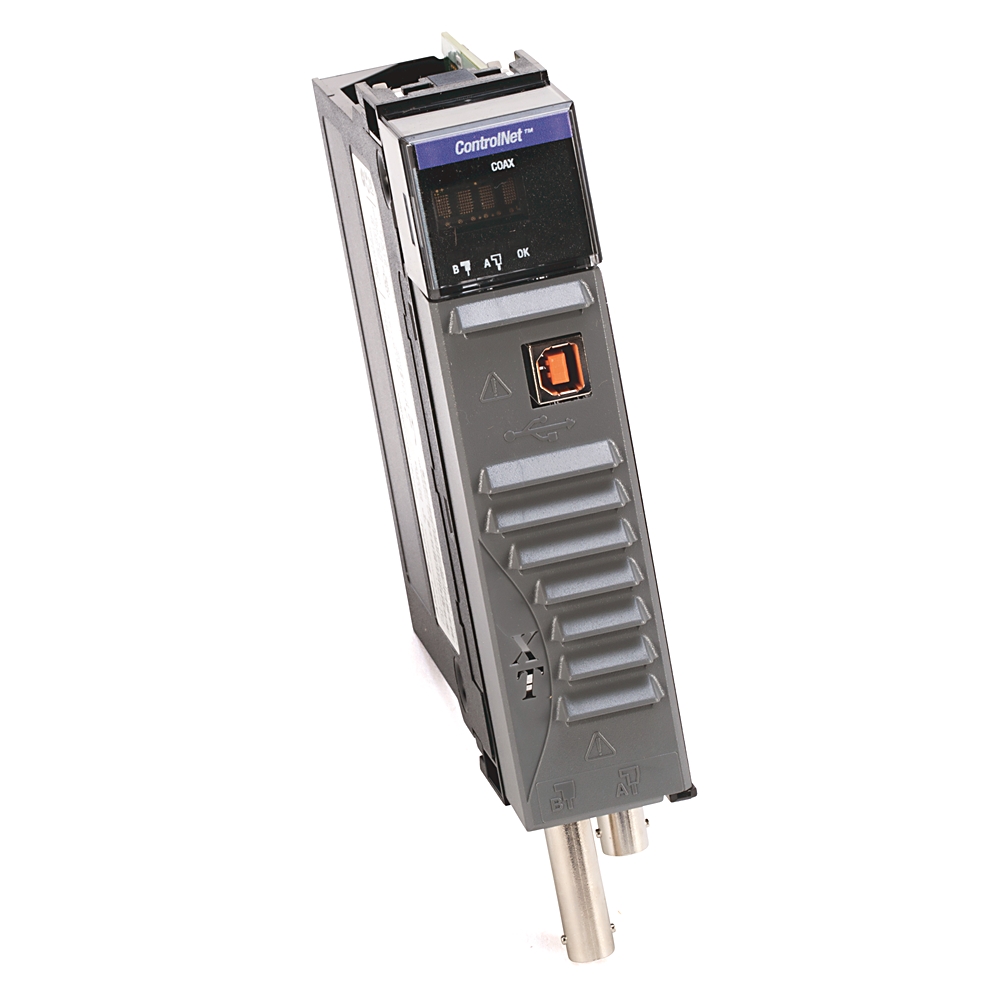

1756-CN2RXT는 Rockwell Automation의 Allen-Bradley ControlLogix 시리즈에 탑재된 ControlNet 이중화 통신 모듈로, 산업 자동화 제어 시스템용으로 설계되었습니다. 높은 신뢰성의 데이터 전송과 실시간 제어 네트워크 통신을 지원합니다.

I. 기술 사양 및 주요 성능 지표

1. 기본 매개변수

매개변수: 사양

모델 번호：1756-CN2RXT

모듈 유형: ControlNet 이중화 통신 모듈(듀얼 채널)

프로토콜 지원: ControlNet(IEC 61158 표준 준수)

데이터 전송 속도: 5Mbps(설정 가능)

네트워크 토폴로지: 버스, 스타, 트리, 중복 링(DLR)

최대 노드 수: 99개(PLC, I/O, HMI 등 포함)

중복성 전환 시간 < 100ms(자동 장애 조치)

2. 전기 및 기계 사양

매개변수: 사양

전원 요구 사항: ControlLogix 백플레인(5V DC)을 통해 전원 공급

전력 소비량: 1.2W(일반)

작동 온도: -20°C ~ +70°C (혹독한 환경을 위한 확장된 온도 범위)

보관 온도: -40°C ~ +85°C

습도 범위: 5% ~ 95% (비응축)

진동 저항성: 5g (IEC 60068-2-6에 따름)

충격 저항성: 30g (IEC 60068-2-27에 따름)

보호 등급: IP20(제어판 내 설치 필요)

무게：300g

3. 커뮤니케이션 성과

매개변수: 사양

데이터 처리량: 최대 5Mbps(세그먼트 최적화 가능)

네트워크 업데이트 시간(NUT): 설정 가능(기본값: 2ms~100ms)

최대 케이블 길이: 동축(RG-6): 1000m(리피터 포함) / 광섬유: 3000m

커넥터 유형: BNC(동축) / ST 또는 SC(광섬유 옵션)

진단: 실시간 네트워크 모니터링, 노드 통신 통계, 오류 로깅

II. 기능적 특성 및 산업별 적용

기능적 특징:

1. ControlNet 중복 통신

• 실시간 제어 네트워크를 위한 ControlNet 프로토콜(IEC 61158 준수) 지원
• 듀얼 채널 중복성(RXT = Redundant Extended Temperature)은 높은 가용성을 보장합니다.
• 네트워크 복구 시간 <100ms, 중요 산업 애플리케이션에 적합

2. 고성능 데이터 교환

• 중규모 산업 네트워크를 위한 5Mbps 전송 속도
• 최대 99개의 노드(PLC, I/O 모듈, HMI 등 포함)를 지원합니다.
• 예정된 통신과 예정되지 않은 통신을 가능하게 합니다.

3. 넓은 작동 온도 범위

• 작동 온도: -20°C ~ +70°C(혹독한 산업 환경용)
• 진동 방지 및 EMI 보호 기능을 갖추고 있으며 CE, UL, ATEX 등의 인증을 받았습니다.

4. 플러그 앤 플레이 통합

• ControlLogix 5570/5580 시리즈 PLC와 호환
• Studio 5000 Logix Designer를 통해 구성 가능
• PlantPAx DCS 시스템과의 원활한 통합

산업 응용 분야:

• 석유 및 가스: 해상 굴착 플랫폼 제어(안전을 위한 중복 통신)
• 전력 시스템: 변전소 자동화(높은 노이즈 면역성)
• 자동차 제조: 용접/도장 라인(실시간 제어 필요)
• 식품 및 음료: 충전 라인 제어(냉장 보관을 위한 넓은 온도 범위)

일반적인 응용 분야:

• 미션 크리티컬 시스템: 변전소, 석유 파이프라인 SCADA
• 혹독한 환경: 광산 장비, 극지 연구 장비
• 실시간 제어: 자동차 용접 라인, 반도체 웨이퍼 취급

3장. 경쟁 우위 및 시장 포지셔닝 분석

장점:

표준 CN2R보다 극한 온도 및 높은 진동에 더 적합

Siemens S7-400H Profibus 대비 더 유연한 중복성

경쟁사 참고문헌：

Siemens: ET 200SP PROFINET 모듈(중복성 광범위 온도 버전 없음)

슈나이더: Modicon X80 CANopen 모듈(ControlNet 에코시스템 아님)

선택 가이드：

극한 환경에서 높은 신뢰성을 위해 → 1756-CN2RXT를 선택하세요

표준 공장 네트워크의 경우 → 표준 1756-CN2R이 더 비용 효율적입니다.

(참고: 최종 선택은 Rockwell Automation의 공식 문서를 기준으로 해야 합니다.)
