산업 자동화 및 제어의 중요한 구성 요소인 슈나이더의 가변속도 드라이브는 의심할 여지 없이 산업 자동화에 가장 선호되는 선택입니다.

1. 데이터 매개변수

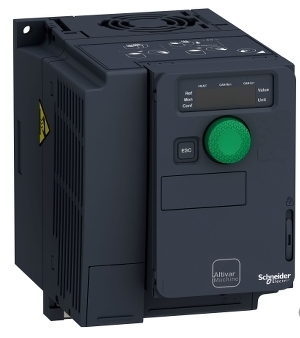

슈나이더 ATV320U07N4C는 산업 기계용으로 특별히 설계된 소형 주파수 변환기로, 풍부한 기능과 안정적인 성능을 자랑합니다. 다음은 제품의 기술 사양입니다.

·파워 레인지

전기 모터 전력: 0.75kW

·전력 매개변수

정격 전원 공급 전압 : 380V-500V(3상), 전압 변동 범위 -15% ~ +10%

정격 출력 전류: 2.3A

최대 입력 전류: 3.6A(380V 과부하), 2.8A(500V 과부하)

· 주파수 매개변수

최대 출력 주파수: 0.599kHz

출력 주파수 범위: 0.1-599Hz

· 통제 및 규제

제어 방식 : 전압 벡터 제어

출력 전압 조절 방식: PWM 제어

스위칭 주파수: 2~16kHz 조정 가능, 정격 스위칭 주파수 4kHz

2.제품 특징

·모터 제어 기능:

센서리스 벡터 제어 기술을 사용하여 높은 동적 응답과 정밀한 속도 및 토크 제어를 달성하고 비동기 및 동기 모터의 안정적인 제어를 지원합니다.

순간 과토크 성능은 정격 모터 토크의 170%~200%에 달하여 중부하 시동 및 과도 부하 변화 시에도 안정적인 작동을 보장합니다.

·통신 및 통합 기능:

Modbus 및 CANopen 통신 프로토콜이 내장되어 있으며 Profibus DP V1, Profinet, EtherCAT, Ethernet/IP, DeviceNet 등 여러 필드버스 옵션을 지원하므로 다양한 산업 자동화 시스템과 쉽게 통합할 수 있습니다.

다양한 애플리케이션 시나리오의 통신 요구를 충족하기 위해 다양한 통신 모듈 옵션을 제공합니다.

·보안 기능:

표준 안전 토크 오프(STO) 기능은 안전 규정을 준수하여 인력과 장비의 안전을 보장합니다.

안전 제한 속도(SLS), 안전 최대 속도(SMS) 등의 선택적인 추가 보안 기능은 포괄적인 보안 보호 기능을 제공합니다.

·내구성 및 환경 적응성:

인쇄 회로 기판은 IEC 60721-3-3 표준의 3C3 코팅을 채택하여 방진, 내습성, 내화학성 등의 특성을 갖추고 있어 혹독한 산업 환경에 적합합니다.

고온 환경의 적용 요구 사항을 충족하기 위해 최대 60℃의 주변 온도에서 작동할 수 있습니다(용량 감소 포함).

·설치 및 유지 관리가 쉽습니다.

컴팩트한 디자인으로 다양한 캐비닛과 장비에 쉽게 통합할 수 있으며, 설치 공간을 절약할 수 있습니다.

사용자의 설치, 디버깅, 유지관리를 용이하게 하기 위해 자세한 사용자 매뉴얼과 기술 지원을 제공합니다.

·에너지 효율성 및 보존:

고급 모터 제어 알고리즘을 채택하여 효율적이고 에너지 절약적인 운영을 실현하고 에너지 소비를 줄였습니다.

무부하 곡선 에너지 절약, 제곱 전압 주파수 비율 에너지 절약 등 다양한 에너지 절약 모드를 자동으로 지원합니다.

3. 적용 시나리오

· 일반 기계 장비

컨베이어 시스템: 컨베이어 벨트, 물류 분류 시스템 등은 주파수 변환기를 통해 모터의 속도를 조절하여 다양한 재료의 운반 요구 사항을 충족시킵니다.

섬유기계: 방적기, 직조기 등의 경우 주파수 변환기는 모터의 속도를 정확하게 제어하여 직물의 품질과 생산 효율성을 보장할 수 있습니다.

포장 기계: 충전기, 밀봉기 등과 같은 포장 기계에서 주파수 변환기는 모터의 원활한 시동 및 정지를 달성하고 기계적 충격을 줄이며 포장 정확도를 향상시킬 수 있습니다.

· 자재 취급 및 리프팅 장비

크레인: 주파수 변환기는 크레인의 메인 후크와 보조 후크를 원활하게 들어올리고 내릴 수 있어 무거운 물체의 흔들림을 방지하고 작업 안전성을 향상시킵니다.

엘리베이터: 화물용 엘리베이터, 리프팅 플랫폼 등의 경우 주파수 변환기를 사용하여 리프팅 속도를 정확하게 제어하고, 승차감과 안전성을 향상시킬 수 있습니다.

자동 창고: 스태커 크레인, 셔틀카 등의 경우 주파수 변환기를 사용하면 모터의 빠른 응답과 정밀한 위치 제어가 가능해져 보관 효율이 향상됩니다.

· 산업용 팬 및 펌프 부하

팬: 환풍기, 송풍기 등과 같은 주파수 변환기는 실제 필요에 따라 풍량을 조절하여 에너지 소비를 줄이고 에너지 절약형 작업을 실현할 수 있습니다.

펌프: 물 펌프, 오일 펌프 등과 같은 펌프의 경우 주파수 변환기를 사용하면 펌프의 일정한 압력이나 일정한 유량을 제어하고, 파이프라인의 압력 변동을 줄이며, 장비 수명을 연장할 수 있습니다.

제품 웹사이트:

https://www.3splc.com/ATV320U07N4C_c0_ss

슈나이더 ATV320U07N4C 주파수 변환기는 컴팩트한 디자인, 효율적인 성능, 그리고 폭넓은 적용성으로 산업 자동화 분야에서 이상적인 선택이 되었습니다. 일반 기계 장비, 자재 취급, 팬 및 펌프 부하, 식품, 목재, 에어컨 등의 산업 분야 등 어떤 분야에서든 이 주파수 변환기는 기업의 생산 효율 향상, 에너지 소비 절감, 그리고 지능형 제어 실현을 지원하는 안정적인 모터 제어 솔루션을 제공합니다.
